SN65HVD1781AQDRQ1

Texas Instruments 驱动器，接收器，收发器

更新日期：2024-04-01

SN65HVD1781AQDRQ1

Texas Instruments 驱动器，接收器，收发器

产品简介：具有 3.3V 至 5V 工作电压的汽车类故障保护 RS-485 收发器

查看详情

SN65HVD1781AQDRQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海佐润电子有限公司
SN65HVD1781AQDRQ1
热卖
TEXAS INSTRUMENTS
-
23
32000
上海市
-
10元，10元，原装新批次

上海三崧电子有限公司 保2千
SN65HVD1781AQDRQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

SN65HVD1781AQDRQ1 中文资料属性参数

现有数量：0现货查看交期
价格：1 : ￥46.75000剪切带（CT）2,500 : ￥26.44932卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
类型：收发器
协议：RS422，RS485
驱动器/接收器数：1/1
双工：半
接收器滞后：50 mV
数据速率：1Mbps
电压 - 供电：3.15V ~ 5.5V
工作温度：-40°C ~ 125°C
安装类型：表面贴装型
封装/外壳：8-SOIC（0.154"，3.90mm 宽）
供应商器件封装：8-SOIC

产品特性

符合汽车应用要求
具有符合 AEC-Q100 标准的下列特性器件温度等级 1： -40°C 至 125°C 环境工作温度范围器件 HBM ESD 分类等级 H2 器件 CDM ESG 分类等级 C3B
器件温度等级 1： -40°C 至 125°C 环境工作温度范围
器件 HBM ESD 分类等级 H2
器件 CDM ESG 分类等级 C3B
提供功能安全有助于进行功能安全系统设计的文档
有助于进行功能安全系统设计的文档
总线引脚故障保护：> ±70V
3.3V 至 5V 的工作电源电压范围
总线引脚上的 ±16kV HBM 保护
减少高达 320 个节点的单位负载
针对开路、短路和空闲总线情况的失效防护接收器
低功耗低待机电源电流：1µA（最大值）运行期间 ICC 4mA 静态电流
低待机电源电流：1µA（最大值）
运行期间 ICC 4mA 静态电流
与业界通用的 SN75176 引脚兼容
信号传输速率高达 1Mbps

产品概述

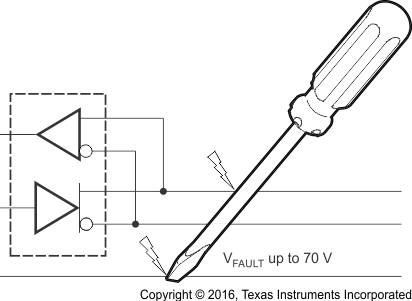

该器件被设计成在遇到过压故障（例如电源直接短路、误接线故障、连接器故障、电缆挤压以及工具误用）时免受损坏。它还具有高级的人体放电模型保护规格，在静电放电 (ESD) 事件发生时依然可保持稳定。SN65HVD1781A-Q1 将一个差动驱动器和一个差动接收器组合在一起，这两个器件由单个电源供电。驱动器差动输出和接收器差动输入在内部进行连接，形成适用于半双工（双线总线）通信的总线端口。此端口特有一个宽共模电压范围，因此适合于长线缆运行上的多点应用。该器件的温度范围是 -40°C 至 125°C。SN65HVD1781A-Q1 器件与业界通用的 SN75176 收发器引脚兼容，因此该器件适合大多数系统用于进行升级。该器件采用 5V 电源时完全符合 ANSI TIA/EIA 485-A，并且可以使用 3.3V 电源运行，同时降低驱动器输出电压，以适用于低功耗应用。对于需要在扩展共模电压范围内运行的应用，请参阅 SN65HVD1785 (SLLS872) 数据表。

查看全部

SN65HVD1781AQDRQ1 电路图
