SN65HVD01DRCT

Texas Instruments 驱动器，接收器，收发器

更新日期：2024-04-01

SN65HVD01DRCT

Texas Instruments 驱动器，接收器，收发器

产品简介：具有 1.65V I/O 电源和可选数据速率的 3.3V RS-485 收发器

查看详情

SN65HVD01DRCT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
SN65HVD01DRCT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

SN65HVD01DRCT 中文资料属性参数

现有数量：106现货10,000Factory
价格：1 : ￥34.82000剪切带（CT）250 : ￥24.32608卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
类型：收发器
协议：RS422，RS485
驱动器/接收器数：1/1
双工：半
接收器滞后：70 mV
数据速率：250Kbps，20Mbps
电压 - 供电：3V ~ 3.6V
工作温度：-40°C ~ 125°C
安装类型：表面贴装型
封装/外壳：10-VFDFN 裸露焊盘
供应商器件封装：10-VSON（3x3）

产品特性

超过 TIA-485 标准的要求
针对数据和使能信号的 1.65V 至 3.6V 电源
针对总线信号的 3V 至 3.6V 电源
SLR 引脚可选数据速率：250ksps 或 20Mbps
1/8 单位负载在一条总线上支持多达 256 个节点
小型 3mm x 3mm 小外形尺寸无引线 (SON) 封装
故障安全接收器（总线开路、总线短接、总线闲置）
运行温度范围：-40°C 至 125°C
总线引脚保护大于： ±15kV 人体模型 (HBM) 保护 ±16kV IEC61000-4-2 接触放电 ±16kV IEC61000-4-2 空气放电 4kV IEC61000-4-4 快速瞬态突发
±15kV 人体模型 (HBM) 保护
±16kV IEC61000-4-2 接触放电
±16kV IEC61000-4-2 空气放电
4kV IEC61000-4-4 快速瞬态突发
电信基础设施
高速数据链路
低压 µC 通信

产品概述

SN65HVD01 是一款低功耗，250ksps 或 20Mbps 数据速率可选 RS-485 收发器，此收发器采用 1.65V 至 3.6V 电源用于数据和使能信号，而针对总线信号采用一个 3.3V ± 10% 电源。此器件被设计用于要求同步（并行收发器）信号时序的应用。片上瞬态抑制保护此器件不受 IEC 61000 静电放电 (ESD) 和电快速瞬变 (EFT) 瞬态的影响而损坏。此器件组合有一个差分驱动器和一个差分接收器，这些器件被内部连接以形成一个适用于半双工（两线制总线）通信的总线端口。此器件特有一个宽共模电压范围，这使得此器件适合于长线缆运行上的多点应用。 SN65HVD01 采用极小型，3mm x 3mm，SON 封装，运行温度范围 -40°C 至 125°C。

查看全部

SN65HVD01DRCT 数据手册

数据手册	说明	数量	操作
SN65HVD01DRCT	1/1 Transceiver Half RS422, RS485 10-VSON (3x3)	30页,1.18M	查看

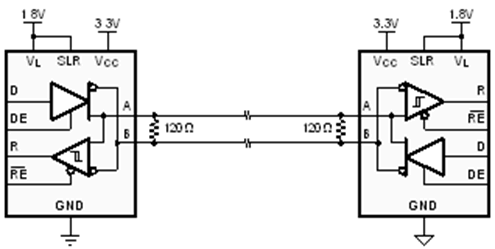

SN65HVD01DRCT 电路图
