SN65DSI86IPAPQ1

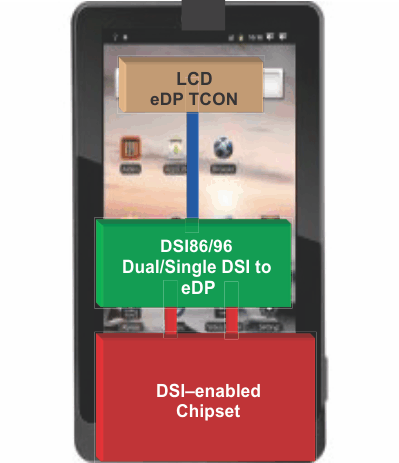

SN65DSI86-Q1 DSI 转嵌入式显示端口 (eDP) 桥接器 特有 一个双通道 MIPI D-PHY 接收器前端配置，此配置中在每个通道上具有 4 条信道，每条信道的运行速率为 1.5Gbps，最大输入带宽为 12Gbps。该桥接器可解码 MIPI DSI 18bpp RGB666 和 24bpp RGB888 视频流，并将格式化视频数据流转换到具有多达四条信道的 DisplayPort，每条信道的运行速率为 1.62Gbps、2.16 Gbps、2.43 Gbps、2.7Gbps、3.24Gbps、4.32Gbps 或 5.4Gbps。 SN65DSI86-Q1 非常适用于每秒 60 帧的 WQXGA，以及等效 120fps（高达 24bpp）的 4K 3D 图形和全高清 (HD) (1920x1080) 分辨率。执行了部分线路缓冲以适应 DSI 与 DisplayPort 接口间的数据流不匹配。 采用符合工业标准的接口技术设计，能够与多种微处理器兼容，并具有多种功耗管理 特性，包括面板刷新支持和 MIPI 定义的超低功耗状态 (ULPS) 支持。 SN65DSI86 Q1 采用小外形10mm × 10mm HTQFP（间距 0.5mm）封装，工作温度范围为 –40°C 到 +85°C。 本文档后续部分的 SN65DSI86-Q1 是指 SN65DSIx6 或 DSIx6。
