SN65DSI85TPAPRQ1

Texas Instruments 专用

产品简介：汽车类双通道 MIPI DSI 转双链路 FlatLink? LVDS 桥接器

查看详情

SN65DSI85TPAPRQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
SN65DSI85TPAPRQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
SN65DSI85TPAPRQ1
TI(德州仪器)
HTQFP-64(10x10)
2022+
12000
上海市
-
原装可开发票

SN65DSI85TPAPRQ1 中文资料属性参数

现有数量：0现货查看交期
价格：1 : ￥84.51000剪切带（CT）1,000 : ￥60.37553卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
应用：汽车级
接口：I2C
电压 - 供电：1.65V ~ 1.95V
封装/外壳：64-PowerTQFP
供应商器件封装：64-HTQFP（10x10）
安装类型：表面贴装型

产品特性

符合汽车类应用的要求
具有符合 AEC-Q100 标准的下列特性：器件温度等级 2：-40°C 至 105°C 的环境运行温度范围器件 HBM ESD 分类等级 3A器件 CDM ESD 分类等级 C6
器件温度等级 2：-40°C 至 105°C 的环境运行温度范围
器件 HBM ESD 分类等级 3A
器件 CDM ESD 分类等级 C6
实现了 MIPI D-PHY 版本 1.00.00 物理层前端和显示屏串行接口 (DSI) 版本 1.02.00
双通道 DSI 接收器在每个通道上可针对 1 条，2 条，3 条或 4 条 D-PHY 数据信道进行配置，每信道的运行速率高达 1Gbps
支持 RGB666 和 RGB888 格式的 18bpp 与 24bpp DSI 视频流
适合 60fps WQXGA 2560 × 1600 分辨率（18bpp 和 24bpp 颜色），以及 60fps（120fps 等效）WUXGA 1920 × 1200 分辨率和 3D 图形显示（24bpp 颜色）
MIPI 前端可配置为单通道或双通道 DSI 配置
针对单链路或双链路 LVDS 的输出配置
支持双通道 DSI ODD/EVEN 和 LEFT/RIGHT 操作模式
支持两个单通道 DSI 转两条单链路 LVDS 的操作模式
双链路或单链路模式下 LVDS 输出时钟范围为 25MHz 到 154MHz
LVDS 像素时钟可采用自由运行持续 D-PHY 时钟或外部基准时钟 (REFCLK)
1.8V 主 VCC 电源
低功耗特性包括关断模式、低 LVDS 输出电压摆幅、共模以及 MIPI 超低功耗状态 (ULPS) 支持
针对简化印刷电路板 (PCB) 走线的 LVDS 通道交换 (SWAP)，LVDS 引脚顺序反向特性
采用 64 引脚 10mm × 10mm HTQFP (PAP) 封装 PowerPAD™IC 封装

产品概述

SN65DSI85-Q1 DSI 转 LVDS 桥接器具有一个双通道 MIPI D-PHY 接收器前端配置，此配置中在每个通道上具有 4 条信道，每条信道的运行速率为 1Gbps，最大输入带宽为 8Gbps。该桥接器可解码 MIPI DSI 18bpp RGB666 和 24bpp RGB888 视频流，并将格式化视频数据流转换为 LVDS 输出（像素时钟范围为 25MHz 至 154MHz），从而提供一个双链路 LVDS、单链路 LVDS 或两个单链路 LVDS 接口（每个链路具有 4 个数据信道）。SN65DSI85-Q1 器件非常适用于 60fps 的 WQXGA (2560 × 1600)，以及等效 120fps（高达 24 bpp）的 WUXGA 3D 图形和全高清 (1920x1080) 分辨率。该器件实现了部分线路缓冲以适应 DSI 与 LVDS 接口间的数据流不匹配的情况。SN65DSI85-Q1 器件采用小外形 10mm × 10mm HTQFP（0.5mm 间距）封装，工作温度范围为 –40ºC 至 +105ºC。

查看全部

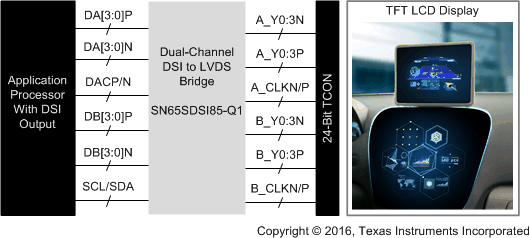

SN65DSI85TPAPRQ1 电路图
