SN65DSI84TPAPRQ1

Texas Instruments 专用

产品简介:汽车类单通道 MIPI? DSI 转双链路 LVDS 桥接器

查看详情

SN65DSI84TPAPRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN65DSI84TPAPRQ1 中文资料属性参数

  • 现有数量:0现货查看交期
  • 价格:1 : ¥89.44000剪切带(CT)1,000 : ¥56.34493卷带(TR)
  • 系列:Automotive, AEC-Q100
  • 包装:卷带(TR)剪切带(CT)? 得捷定制卷带
  • 产品状态:在售
  • 应用:汽车级
  • 接口:串行
  • 电压 - 供电:1.65V ~ 1.95V
  • 封装/外壳:64-PowerTQFP
  • 供应商器件封装:64-HTQFP(10x10)
  • 安装类型:表面贴装型

产品特性

  • 符合汽车类应用的 要求
  • 具有符合 AEC-Q100 标准的下列特性: 器件温度等级 2:-40°C 至 105°C 的环境运行温度范围器件 HBM ESD 分类等级 3A器件 CDM ESD 分类等级 C6
  • 器件温度等级 2:-40°C 至 105°C 的环境运行温度范围
  • 器件 HBM ESD 分类等级 3A
  • 器件 CDM ESD 分类等级 C6
  • 实现了 MIPI D-PHY 版本 1.00.00 物理层前端和显示屏串行接口 (DSI) 版本 1.02.00
  • 单通道 DSI 接收器每通道可配置 1、2、3 或 4 条 D-PHY 数据信道,每条信道的运行速率高达 1Gbps
  • 支持 RGB666 和 RGB888 格式的 18bpp 与 24bpp DSI 视频流
  • 适合 60fps WUXGA 1920 × 1200 分辨率(18bpp 和 24bpp 颜色),以及 60fps 1366 × 768 分辨率(18bpp 和 24bpp 颜色)
  • 针对单链路或双链路 LVDS 的输出配置
  • 支持单通道 DSI 转单链路 LVDS 的操作模式
  • 双链路或单链路模式下 LVDS 输出时钟范围为 25MHz 到 154MHz
  • LVDS 像素时钟可采用自由运行持续 D-PHY 时钟或外部基准时钟 (REFCLK)
  • 1.8V 主 VCC 电源
  • 低功耗 特性 包括关断模式、低 LVDS 输出电压摆幅、共模以及 MIPI 超低功耗状态 (ULPS) 支持
  • 针对简化印刷电路板 (PCB) 走线的 LVDS 通道交换 (SWAP),LVDS 引脚顺序反向特性
  • 采用 64 引脚 10mm × 10mm HTQFP (PAP) 封装 PowerPAD™IC 封装

产品概述

SN65DSI84-Q1 DSI 转 LVDS 桥接器 具有 一个单通道 MIPI D-PHY 接收器前端配置,此配置中在每个通道上具有 4 条信道,每条信道的运行速率为 1Gbps,最大输入带宽为 4Gbps。桥接器可解码 MIPI®DSI 18bpp RGB666 和 24bpp RGB888 包,并将格式化视频数据流转换为 LVDS 输出(像素时钟范围为 25MHz 至 154MHz),从而提供双链路 LVDS 或单链路 LVDS(每个链路具有 4 个数据信道)。SN65DSI84-Q1 器件非常适用于每秒帧数 (fps) 为 60 的 WUXGA (1920 × 1080),每像素位数 (bpp) 高达 24 位。该器件实现了部分线路缓冲以适应 DSI 与 LVDS 接口间的数据流不匹配的情况。SN65DSI84-Q1 器件采用小外形 10mm × 10mm HTQFP (0.5mm 间距)封装,工作温度范围为 –40ºC 至 +105ºC。

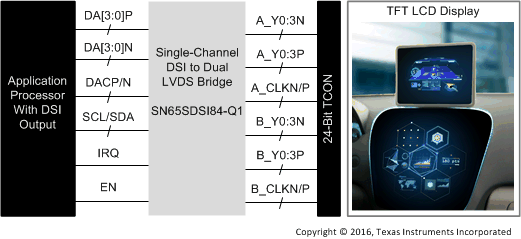

SN65DSI84TPAPRQ1 电路图

SN65DSI84TPAPRQ1 电路图

SN65DSI84TPAPRQ1 电路图
