SN65DSI83TPAPRQ1

Texas Instruments 专用

产品简介：汽车类单通道 MIPI? DSI 转单链路 LVDS 桥接器

查看详情

SN65DSI83TPAPRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN65DSI83TPAPRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥67.02000剪切带（CT）1,000 : ￥42.21398卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 应用：汽车级
  • 接口：串行
  • 电压 - 供电：1.65V ~ 1.95V
  • 封装/外壳：64-PowerTQFP
  • 供应商器件封装：64-HTQFP（10x10）
  • 安装类型：表面贴装型

产品特性

  • 符合汽车类应用的 要求
  • 具有符合 AEC-Q100 标准的下列特性： 器件温度等级 2：环境工作温度范围为 –40°C 至 +105°C器件 HBM ESD 分类等级 3A器件 CDM ESD 分类等级 C6
  • 器件温度等级 2：环境工作温度范围为 –40°C 至 +105°C
  • 器件 HBM ESD 分类等级 3A
  • 器件 CDM ESD 分类等级 C6
  • 实现 MIPI®D-PHY 1.00.00 版本的物理层前端和 1.02.00 版本的显示串行接口 (DSI)
  • 单通道 DSI 接收器每通道可配置 1、2、3 或 4 条 D-PHY 数据信道，每条信道的运行速率高达 1Gbps
  • 支持 RGB666 和 RGB888 格式的 18bpp 与 24bpp DSI 视频流
  • 最大分辨率高达 60fps WUXGA 1920 × 1200（18bpp 和 24bpp 颜色，采用简化消隐）。适合 60fps 1366 × 768/1280 × 800（18bpp 和 24bpp）
  • 针对单链路 LVDS 的输出
  • 支持单通道 DSI 至单链路 LVDS 运行模式
  • LVDS 输出时钟范围为 25MHz 至 154MHz
  • LVDS 像素时钟可采用自由运行持续 D-PHY 时钟或外部基准时钟 (REFCLK)
  • 1.8V 主 VCC 电源
  • 低功耗 特性 包括关断模式、低 LVDS 输出电压摆幅、共模以及 MIPI 超低功耗状态 (ULPS) 支持
  • 针对简化印刷电路板 (PCB) 走线的 LVDS 通道交换 (SWAP)，LVDS 引脚顺序反向特性
  • 采用 64 引脚 10mm × 10mm HTQFP (PAP) 封装 PowerPAD™IC 封装

产品概述

SN65DSI83-Q1 DSI 转 LVDS 桥接器 具有 一个单通道 MIPI D-PHY 接收器前端配置，此配置中在每个通道上具有 4 条信道，每条信道的运行速率为 1Gbps，最大输入带宽为 4Gbps。该桥接器可解码 MIPI DSI 18bpp RGB666 和 24bpp RGB888 视频流，并将格式化视频数据流转换为 LVDS 输出（像素时钟范围为 25MHz 至 154MHz），从而提供单链路 LVDS（每个链路具有 4 个数据信道）。SN65DSI83-Q1 器件可支持高达 WUXGA 1920 × 1200（每秒 60 帧，24bpp，采用简化消隐）的分辨率。SN65DSI83-Q1 器件还适用于 使用 60fps 1366 × 768/1280 × 800（18bpp 和 24bpp）的应用。该器件实现了部分线路缓冲以适应 DSI 与 LVDS 接口间的数据流不匹配的情况。SN65DSI83-Q1 器件采用小外形 10mm × 10mm HTQFP （0.5mm 间距）封装，工作温度范围为 –40ºC 至 +105ºC。
查看全部

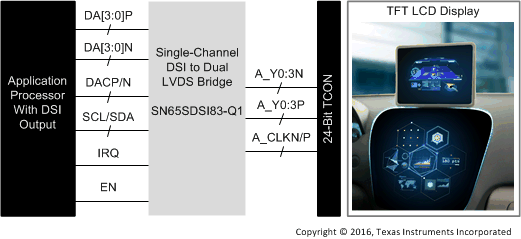

SN65DSI83TPAPRQ1 电路图

SN65DSI83TPAPRQ1 电路图

SN65DSI83TPAPRQ1 电路图
