PGA970QPHPR

Texas Instruments 传感器和检测器接口

更新日期：2024-04-01

PGA970QPHPR

Texas Instruments 传感器和检测器接口

产品简介：LVDT 传感器信号调理器

查看详情

PGA970QPHPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

PGA970QPHPR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥158.36000剪切带（CT）1,000 : ￥113.11916卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • Digi-Key Programmable：Not Verified
  • 类型：信号调节器
  • 输入类型：-
  • 输出类型：-
  • 电流 - 供电：12.5 mA
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：48-PowerTQFP
  • 供应商器件封装：48-HTQFP（7x7）

产品特性

  • 模拟 特性适用于 LVDT 传感器的可编程增益模拟前端激励波形发生器和放大器具有幅度和相位解调器的双通道 24 位 ADC24 位辅助 ADC片上内部温度传感器具有可编程增益的 14 位输出 DAC内置诊断
  • 适用于 LVDT 传感器的可编程增益模拟前端
  • 激励波形发生器和放大器
  • 具有幅度和相位解调器的双通道 24 位 ADC
  • 24 位辅助 ADC
  • 片上内部温度传感器
  • 具有可编程增益的 14 位输出 DAC
  • 内置诊断
  • 数字 特性 ARM® Cortex®-M0 微控制器16KB 铁电 RAM (FRAM) 程序存储器2KB 通用 RAM512B RAM 波形发生器查找表8MHz 片上振荡器
  • ARM® Cortex®-M0 微控制器
  • 16KB 铁电 RAM (FRAM) 程序存储器
  • 2KB 通用 RAM
  • 512B RAM 波形发生器查找表
  • 8MHz 片上振荡器
  • 外设 特性串行外设接口 (SPI)单线接口 (OWI)比例电压输出和绝对电压输出
  • 串行外设接口 (SPI)
  • 单线接口 (OWI)
  • 比例电压输出和绝对电压输出
  • 一般 特性工作电源电压范围：3.5V 至 30V环境温度范围：–40°C 至 +125°C 适用于扩展级电源电压范围 (>30V) 的 DMOS 栅极控制器
  • 工作电源电压范围：3.5V 至 30V
  • 环境温度范围：–40°C 至 +125°C
  • 适用于扩展级电源电压范围 (>30V) 的 DMOS 栅极控制器

产品概述

PGA970 是一款高度集成的片上系统 LVDT 传感器信号调节器，具有先进的信号处理功能。该器件配有一个三通道、低噪声、可编程增益模拟前端，允许直接连接感测元件，后接三个独立的 24 位 Δ-Σ ADC。此外，该器件包含的数字信号解调模块可连接到集成的 ARM-Cortex M0 MCU，从而执行器件非易失性存储器中存储的定制传感器补偿算法。该器件可使用 SPI、OWI、GPIO 或 PWM 数字接口与外部系统通信。模拟输出通过一个 14 位 DAC 和可编程增益放大器来提供支持，从而提供基准或绝对电压输出。感测元件激励通过集成的波形发生器和波形放大器来实现。波形信号数据根据用户自定义存储在指定的 RAM 存储区。除了主要的功能组件之外，PGA970 还配有额外的支持电路。例如器件诊断、传感器诊断和集成型温度传感器。这些电路可共同为整个系统和感测元件提供保护及相关完整性信息。该器件还包含一个栅极控制器电路，可在系统电源电压超过 30V 时搭配外部耗尽型金属氧化物半导体场效应晶体管 (MOSFET) 一同调节器件电源电压。
查看全部

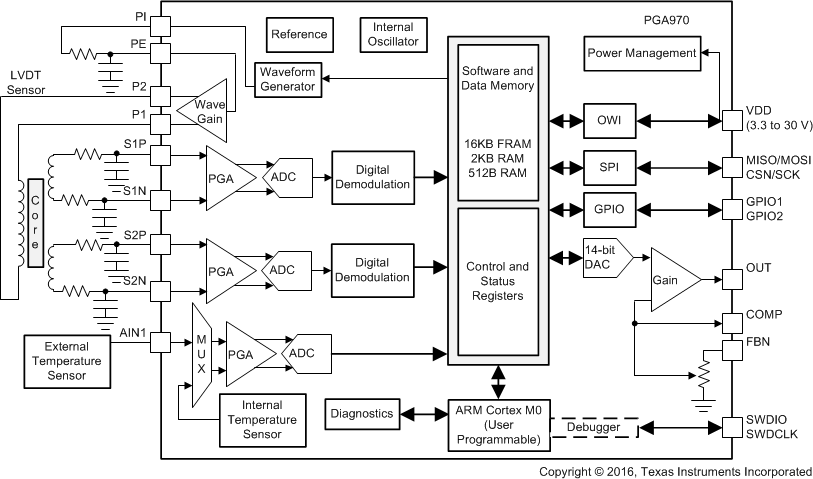

PGA970QPHPR 电路图

PGA970QPHPR 电路图

PGA970QPHPR 电路图
