PGA460TPWR

Texas Instruments 传感器和检测器接口

更新日期：2024-04-01

PGA460TPWR

Texas Instruments 传感器和检测器接口

产品简介：超声波信号处理器和传感器驱动器

查看详情

PGA460TPWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

PGA460TPWR 中文资料属性参数

  • 现有数量：0现货10,000Factory查看交期
  • 价格：1 : ￥39.83000剪切带（CT）2,000 : ￥22.56183卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • Digi-Key Programmable：Not Verified
  • 类型：信号处理器
  • 输入类型：-
  • 输出类型：-
  • 电流 - 供电：500 μA
  • 工作温度：-40°C ~ 105°C
  • 安装类型：表面贴装型
  • 封装/外壳：16-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：16-TSSOP

产品特性

  • 适用于超声波检测的完全集成式解决方案
  • 带可配置电流限制的互补低侧驱动器，支持基于变压器的拓扑和直接驱动拓扑用于换能器激励
  • 单个换能器用于突发和侦听操作；或在一个换能器对中，一个用于突发，另一个用于侦听操作
  • 可编程 6 点时变增益（32dB 到 90dB）低噪声接收器，带用于回波包络检测的 DSP（BPF，解调）
  • 12 点时变阈值的两个预设，适用于物体检测
  • 计时器用于测量多回声距离和持续时间
  • 集成温度传感器
  • 记录检测最远 11m 物体所用的时间
  • 用于回波记录的 128 字节 RAM
  • 用于存储快速初始化配置的 42 字节用户 EEPROM
  • 单线高电压时间指令接口或 USART 异步接口
  • CMOS 电平 USART 接口
  • 传感器诊断（衰减频率和时间，激励电压）、电源和收发器诊断

产品概述

PGA460 器件是一款高度集成的片上系统超声波换能器驱动器和信号调节器，配备先进的 DSP 内核。该器件具有一个互补低侧驱动器对，可以在基于变压器的拓扑中使用升压变压器驱动换能器，或在直接驱动拓扑中使用外部高侧 FET 驱动换能器。该器件可以接收和调节反射的回波信号，实现物体的可靠检测。此功能是使用模拟前端 (AFE) 实现的，模拟前端包含一个低噪声放大器和一个馈送到 ADC 的可编程时变增益级。使用时变阈值在 DSP 内核中处理数字化信号，从而实现近场和远场物体检测。与外部控制器的主要通信可通过 IO 引脚上的时间指令接口 (TCI) 或 1 线 USART 异步接口，或者 RXD 和 TXD 引脚上的 CMOS 电平 USART 接口实现。 PGA460 可进入超低静态电流低功耗模式以减少闲置时的功耗，并且可在通信接口上使用指令将其唤醒。 PGA460 还包括片上系统诊断（可监控突发期间的换能器电压、换能器的频率和衰减时间，以提供完整的激励信息）和面向过压、欠压、过流和短路情形的电源侧和收发器侧诊断。
查看全部

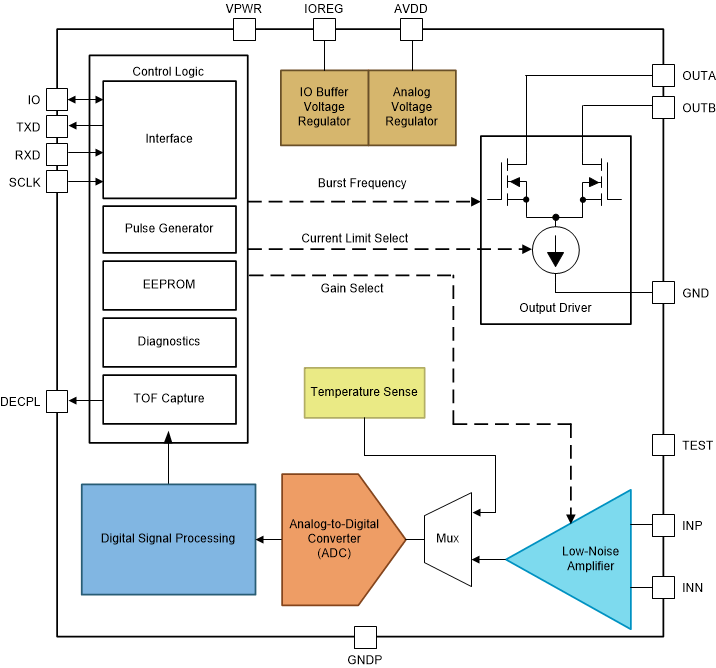

PGA460TPWR 电路图

PGA460TPWR 电路图

PGA460TPWR 电路图
