PGA305ARHHT

Texas Instruments 传感器和检测器接口

更新日期：2024-04-01

PGA305ARHHT

Texas Instruments 传感器和检测器接口

产品简介：具有数字和模拟输出的电阻式传感信号调理器

查看详情

PGA305ARHHT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

PGA305ARHHT 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥79.10000剪切带（CT）250 : ￥56.51904卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • Digi-Key Programmable：Not Verified
  • 类型：信号调节器
  • 输入类型：模拟
  • 输出类型：I2C
  • 电流 - 供电：2.5 mA
  • 工作温度：-40°C ~ 150°C
  • 安装类型：表面贴装型
  • 封装/外壳：36-VFQFN 裸露焊盘
  • 供应商器件封装：36-VQFN（6x6）

产品特性

  • 模拟 特性适用于阻性桥式传感器的模拟前端传感器灵敏度可调节范围：1mV/V 至 135mV/V片上温度传感器可编程增益适用于信号通道的 24 位 Σ-Δ 模数转换器适用于温度通道的 24 位 Σ-Δ 模数转换器14 位输出数模转换器 (DAC)
  • 适用于阻性桥式传感器的模拟前端
  • 传感器灵敏度可调节范围：1mV/V 至 135mV/V
  • 片上温度传感器
  • 可编程增益
  • 适用于信号通道的 24 位 Σ-Δ 模数转换器
  • 适用于温度通道的 24 位 Σ-Δ 模数转换器
  • 14 位输出数模转换器 (DAC)
  • 数字 特性整个温度范围内的 FSO 精度 < 0.1%系统响应时间 < 220µs三阶偏移、增益和非线性温度补偿诊断功能集成 EEPROM 用于存储器件操作、校准数据和用户数据
  • 整个温度范围内的 FSO 精度 < 0.1%
  • 系统响应时间 < 220µs
  • 三阶偏移、增益和非线性温度补偿
  • 诊断功能
  • 集成 EEPROM 用于存储器件操作、校准数据和用户数据
  • 外设 特性可通过 I2C 接口实现数据读取和器件配置 单线接口，可通过电源引脚进行通信，无需额外使用线路4mA 至 20mA 电流回路接口比例电压输出和绝对电压输出电源管理控制模拟低压检测
  • 可通过 I2C 接口实现数据读取和器件配置
  • 单线接口，可通过电源引脚进行通信，无需额外使用线路
  • 4mA 至 20mA 电流回路接口
  • 比例电压输出和绝对电压输出
  • 电源管理控制
  • 模拟低压检测
  • 通用 特性工业温度范围：–40°C 至 150°C电源：片上电源管理，支持 3.3V 至 30V 的宽电源电压范围集成反向保护电路
  • 工业温度范围：–40°C 至 150°C
  • 电源：片上电源管理，支持 3.3V 至 30V 的宽电源电压范围集成反向保护电路
  • 片上电源管理，支持 3.3V 至 30V 的宽电源电压范围
  • 集成反向保护电路

产品概述

PGA305 器件提供了一个适用于压阻式和应力计式压感元件的接口。该器件是一套完整的片上系统 (SoC) 解决方案，具有可编程模拟前端 (AFE)、ADC 和数字信号处理功能，可直接连接传感元件。此外，PGA305 器件还集成了稳压器和振荡器，最大程度地减少了外部组件数。PGA305 器件可以采用三阶温度和非线性补偿来实现高精度。该器件还可以使用集成 I2C 接口或单线制串行接口 (OWI) 来实现外部通信并简化系统校准流程。集成 DAC 支持绝对电压、比例电压以及 4mA 至 20mA 的电流回路输出。
查看全部

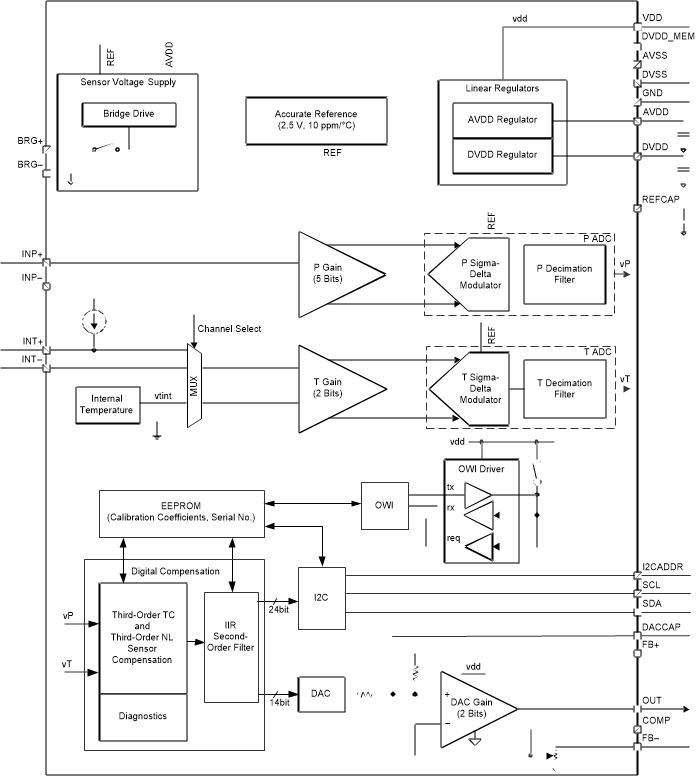

PGA305ARHHT 电路图

PGA305ARHHT 电路图

PGA305ARHHT 电路图
