PGA300ARHHR

Texas Instruments 传感器和检测器接口

更新日期：2024-04-01

PGA300ARHHR

Texas Instruments 传感器和检测器接口

产品简介：适用于压力传感器的 PGA300 信号调节器和发送器

查看详情

PGA300ARHHR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

PGA300ARHHR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥64.08000剪切带（CT）2,500 : ￥40.38948卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • Digi-Key Programmable：Not Verified
  • 类型：压电 - 应变仪
  • 输入类型：模拟电压
  • 输出类型：模拟电压
  • 电流 - 供电：2.5 mA
  • 工作温度：-40°C ~ 150°C
  • 安装类型：表面贴装型
  • 封装/外壳：36-VFQFN 裸露焊盘
  • 供应商器件封装：36-VQFN（6x6）

产品特性

  • 模拟 特性适用于阻性桥式传感器的模拟前端 传感器灵敏度可调节范围：1mV/V 至 135mV/V 片上温度传感器 可编程增益 适用于信号通道的 16 位 Σ-Δ 模数转换器 适用于温度通道的 16 位 Σ-Δ 模数转换器 14 位输出数模转换器 (DAC)
  • 适用于阻性桥式传感器的模拟前端
  • 传感器灵敏度可调节范围：1mV/V 至 135mV/V
  • 片上温度传感器
  • 可编程增益
  • 适用于信号通道的 16 位 Σ-Δ 模数转换器
  • 适用于温度通道的 16 位 Σ-Δ 模数转换器
  • 14 位输出数模转换器 (DAC)
  • 数字 特性整个温度范围内的 FSO 精度 < 0.1% 系统响应时间 < 220µs 三阶偏移、增益和非线性温度补偿 诊断功能 集成 EEPROM 用于存储器件操作、校准数据和用户数据
  • 整个温度范围内的 FSO 精度 < 0.1%
  • 系统响应时间 < 220µs
  • 三阶偏移、增益和非线性温度补偿
  • 诊断功能
  • 集成 EEPROM 用于存储器件操作、校准数据和用户数据
  • 外设 特性单线接口，可通过电源引脚进行通信，无需额外使用线路 4mA 至 20mA 电流回路接口 比例电压输出和绝对电压输出 电源管理控制 模拟低压检测
  • 单线接口，可通过电源引脚进行通信，无需额外使用线路
  • 4mA 至 20mA 电流回路接口
  • 比例电压输出和绝对电压输出
  • 电源管理控制
  • 模拟低压检测
  • 通用 特性工业温度范围：–40°C 至 150°C 电源：片上电源管理，支持 3.3V 至 30V 的宽电源电压范围 集成反向保护电路
  • 工业温度范围：–40°C 至 150°C
  • 电源：片上电源管理，支持 3.3V 至 30V 的宽电源电压范围 集成反向保护电路
  • 片上电源管理，支持 3.3V 至 30V 的宽电源电压范围
  • 集成反向保护电路
  • 压力传感器发送器和换能器
  • 液位计、流量计
  • 阻性现场发送器

产品概述

PGA300 器件提供了一个适用于压阻式和应力计压感元件的接口。该器件具有可编程模拟前端 (AFE)、模数转换器 (ADC) 和数字信号处理功能。这是一套完整的片上系统 (SoC) 解决方案，可直接连接传感元件。此外，PGA300 器件还集成了稳压器和振荡器，最大程度地减少了外部组件数。该器件采用三阶温度和非线性补偿实现高精度。凭借单线制串行接口 (OWI)，可以通过电源引脚实现外部通信，从而简化系统校准过程。集成 DAC 支持绝对电压、比例电压以及 4mA 至 20mA 的电流回路输出。
查看全部

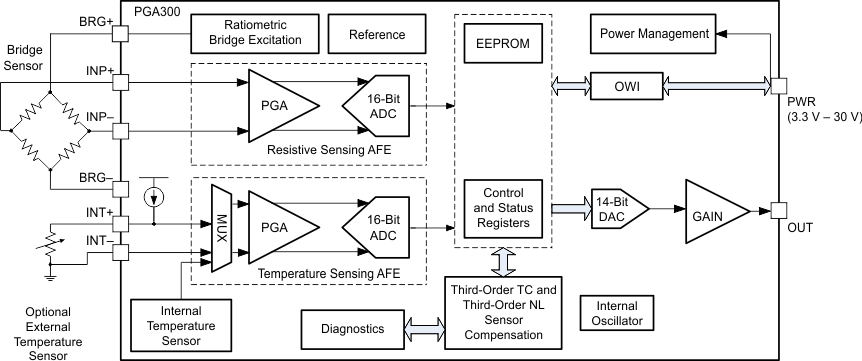

PGA300ARHHR 电路图

PGA300ARHHR 电路图

PGA300ARHHR 电路图
