MUX36D08IPWR

Texas Instruments 模拟开关，多路复用器，解复用器

更新日期：2024-04-01

MUX36D08IPWR

Texas Instruments 模拟开关，多路复用器，解复用器

产品简介：1pA 导通状态漏电流、36V、8:1 双通道精密模拟多路复用器

查看详情

MUX36D08IPWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

MUX36D08IPWR 中文资料属性参数

  • 现有数量：722现货10,000Factory
  • 价格：1 : ￥90.07000剪切带（CT）2,000 : ￥56.77423卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 开关电路：-
  • 多路复用器/解复用器电路：8：1
  • 电路数：2
  • 导通电阻（最大值）：170 欧姆
  • 通道至通道匹配 (ΔRon)：6 欧姆
  • 电压 -?电源，单 (V+)：10V ~ 36V
  • 电压 - 供电，双?(V±)：±5V ~ 18V
  • 开关时间?(Ton, Toff)（最大值）：136ns，78ns
  • -3db 带宽：-
  • 电荷注入：0.31pC
  • 沟道电容 (CS(off)，CD(off))：3pF，7.5pF
  • 电流 - 漏泄 (IS(off))（最大值）：40pA
  • 串扰：-100dB @ 1MHz
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：28-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：28-TSSOP

产品特性

  • 低导通电容 MUX36S16：13.5pF MUX36D08：8.7pF
  • MUX36S16：13.5pF
  • MUX36D08：8.7pF
  • 低输入泄漏：1pA
  • 低电荷注入：0.31pC
  • 轨至轨运行
  • 宽电源电压范围：±5V 至 ±18V 或 10V 至 36V
  • 低导通电阻：125Ω
  • 转换时间：97ns
  • 先断后合开关操作
  • EN 引脚可连接至 VDD
  • 逻辑电平：2V 至 VDD
  • 低电源电流：45µA
  • ESD 保护 HBM：2000V
  • 业界通用的 TSSOP/SOIC 封装和更小的 WQFN 封装选项

产品概述

MUX36S16 和 MUX36D08 (MUX36xxx) 是现代互补金属氧化物半导体 (CMOS) 模拟多路复用器 (MUX)。MUX36S16 提供 16:1 单端通道，而 MUX36D08 提供 8:1 差分通道或双 8:1 单端通道。MUX36S16 和 MUX36D08 在由双电源（±5V 至 ±18V）或单电源（10V 至 36V）供电时均能正常运行。这些器件在由对称电源（如 VDD = 12V，VSS = –12V）和非对称电源（如 VDD = 12V，VSS = –5V）供电时也能保证优异性能。所有数字输入具有兼容晶体管-晶体管逻辑电路 (TTL) 的阈值。当器件在有效电源电压范围内运行时，该阈值可保证 TTL 和 CMOS 逻辑电路的兼容性。MUX36S16 和 MUX36D08 的导通和关断泄漏电流较低，允许此类多路复用器以最小误差转换高输入阻抗源传输的信号。电源电流低至 45µA，支持其应用于功耗敏感型 应用。
查看全部

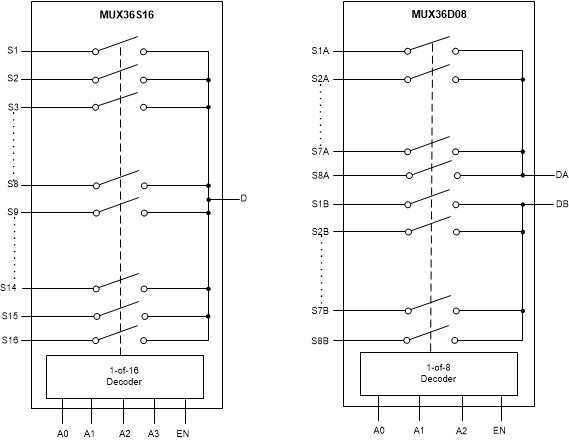

MUX36D08IPWR 电路图

MUX36D08IPWR 电路图

MUX36D08IPWR 电路图
