LMH1219RTWR

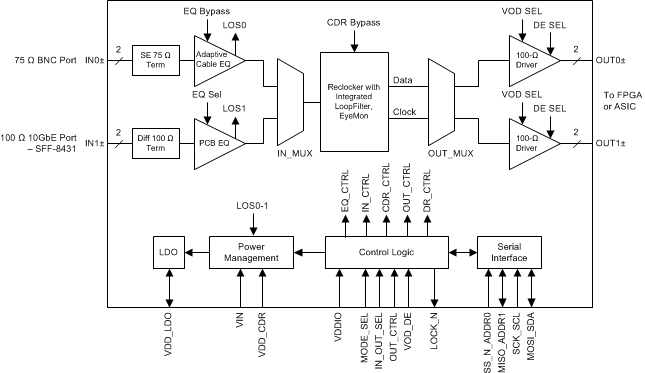

LMH1219 是一款具有集成时钟恢复器的低功耗双输入双输出自适应均衡器。该器件支持高达 11.88Gbps 的 SMPTE 视频速率以及基于 IP 传输的 10GbE 视频，能够应用于 4K/8K 超高清 (UHD) 应用至 RTN。IN0 端的远距离自适应电缆均衡器设计用于均衡通过 75Ω 同轴电缆传输的数据，可在较宽的传输速率下运行，支持的速率范围为 125Mbps 到 11.88Gbps。IN1 上的自适应电路板走线均衡器与 SFF-8431 兼容，并且支持 SMPTE 和 10GbE 数据速率。集成时钟恢复器可削弱高频抖动并且提供出色的信号完整性。该器件的高输入抖动容差改善了时序裕度。时钟恢复器内置有回路滤波器，运行时无需精准的输入基准时钟。非破坏性眼图监视器支持实时测量串行数据，从而简化系统调试并加速电路板调通。 凭借集成的 2:1 复用和 1:2 扇出电路，该器件能够灵活输出多种视频信号。输出驱动器提供可编程的去加重功能，用于补偿其输出端的电路板走线损失。集成式回波损耗网络在所有数据传输速率下均可满足严格的 SMPTE 规范要求。LMH1219 典型的功耗值为 250mW。无输入信号时，功耗会进一步降至 16mW。LMH1219 与 LMH1226（12G UHD 时钟恢复器）以及 LMH0324（3G 自适应电缆均衡器）引脚兼容。
