LMH0324RTWT

Texas Instruments 专用

更新日期：2024-04-01 00:04:00

LMH0324RTWT

Texas Instruments 专用

产品简介：3G HD/SD 低功耗 SDI 自适应电缆均衡器

查看详情

LMH0324RTWT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMH0324RTWT 中文资料属性参数

  • 现有数量：2,639现货10,000Factory
  • 价格：1 : ￥178.24000剪切带（CT）250 : ￥138.51912卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 应用：线缆均衡
  • 接口：串行
  • 电压 - 供电：-
  • 封装/外壳：24-WFQFN 裸露焊盘
  • 供应商器件封装：24-WQFN（4x5）
  • 安装类型：表面贴装型

产品特性

  • 支持 ST 424(3G)、ST 292(HD) 和 ST 259(SD)
  • 兼容 DVB-ASI 和 AES10 (MADI)
  • 自适应电缆均衡器
  • 电缆长度 (Belden 1694A)： 2.97Gbps 时为 200m1.485Gbps 时为 280m270Mbps 时为 600m
  • 2.97Gbps 时为 200m
  • 1.485Gbps 时为 280m
  • 270Mbps 时为 600m
  • 低功耗：78mW（典型值）
  • 节能模式：15mW
  • 片上输入终端（75Ω 单端）
  • 集成输入回波损耗网络
  • 具有去加重功能的双路 100Ω 输出驱动器
  • 独立输出断电控制
  • 支持信号分离器模式（–6dB 启动幅值）
  • 电缆长度指示
  • 数字 MUTEREF 阈值
  • 通过 2.5V 或 1.8V 电源供电
  • 可通过控制引脚、SPI 或者 SMBus 接口进行配置
  • 4mm × 4mm 24 引脚 QFN 封装
  • 工作温度范围：-40°C 至 +85°C

产品概述

LMH0324 是一款低功耗、双路输出、延长长度、自适应电缆均衡器。该器件旨在均衡通过 75Ω 同轴电缆传输的 SDI 数据。该均衡器具有 125Mbps 至 2.97Gbps 的较宽数据速率范围。该均衡器包含有源传感电路，保证了出色的性能并增强了对输入信号启动幅值变化的抗扰性。LMH0324 提供扩展电缆长度的同时还拥有低功耗特性。该器件具备功率管理功能，可在无输入信号时进一步降低功耗。LMH0324 具有两个差分串行数据输出，可灵活进行扇出缓冲。输出驱动器提供可编程的去加重功能，用于补偿 LMH0324 输出端的电路板走线损失。LMH0324 的工作状态可通过控制引脚进行设置。该器件的附加设置可通过 SPI 或 SMBus 接口进行编程设定。LMH0324 与 LMH1219（带有集成时钟恢复器的 12Gbps 自适应电缆均衡器）引脚兼容。这一引脚兼容性使得从 3Gbps 均衡器到具有集成时钟恢复器的 12Gbps 均衡器的升级变得更加容易。
查看全部

LMH0324RTWT 数据手册

数据手册 说明 数量 操作
LMH0324RTWT

Cable Equalization Interface 24-WQFN (4x4)

 9页,718K 查看

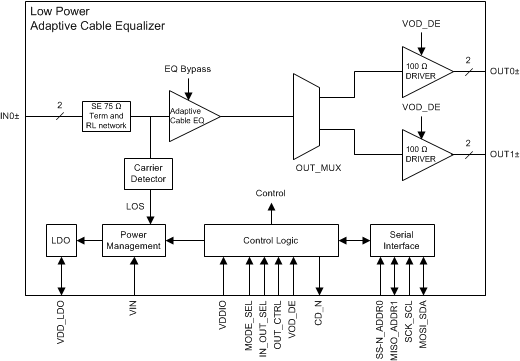

LMH0324RTWT 电路图

LMH0324RTWT 电路图

LMH0324RTWT 电路图
