ISO1450BDWR

Texas Instruments 驱动器，接收器，收发器

更新日期：2024-04-01 00:04:00

ISO1450BDWR

Texas Instruments 驱动器，接收器，收发器

产品简介：具有 EMC 保护功能的 50Mbps、半双工、5kVrms 隔离式 RS-485 和 RS-422 收发器

查看详情

ISO1450BDWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ISO1450BDWR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：2,000 : ￥21.10699卷带（TR）
  • 系列：-
  • 包装：卷带（TR）
  • 产品状态：在售
  • 类型：收发器，隔离式
  • 协议：RS422，RS485
  • 驱动器/接收器数：1/1
  • 双工：半
  • 接收器滞后：30 mV
  • 数据速率：50Mbps
  • 电压 - 供电：1.71V ~ 1.89V，2.25V ~ 5.5V，3V ~ 5.5V
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：16-SOIC（0.295"，7.50mm 宽）
  • 供应商器件封装：16-SOIC

产品特性

  • 符合 TIA/EIA-485-A 标准
  • 在 5V 总线侧电源下与 PROFIBUS 兼容
  • 总线 I/O 保护 ±30kV HBM ±16kV IEC 61000-4-2 接触放电±4kV IEC 61000-4-4 电气快速瞬变
  • ±30kV HBM
  • ±16kV IEC 61000-4-2 接触放电
  • ±4kV IEC 61000-4-4 电气快速瞬变
  • 低 EMI 500kbps、12Mbps 和 50Mbps 数据速率
  • 1.71V 至 5.5V 逻辑侧电源 (VCC1)，3V 至 5.5V 总线侧电源 (VCC2)
  • 失效防护接收器（总线开路、短路和空闲）
  • 1/8 单位负载：多达 256 个总线节点
  • 100kV/µs（典型值）高共模瞬态抗扰度
  • 扩展温度范围为 -40°C 至 +125°C
  • 适用于热插拔功能的无干扰加电和断电
  • 宽体 SOIC-16 封装
  • 引脚兼容大多数隔离式 RS-485 收发器
  • 安全相关认证： 符合 DIN VDE V 0884-11:2017-01 标准的 7071VPK VIOTM 和 1500VPK VIORM（增强型和基本型选项）UL 1577 标准下，长达 1 分钟的 5000VRMS 隔离IEC 60950-1、IEC 62368-1、IEC 60601-1 和 IEC 61010-1 认证CQC、TUV 和 CSA 认证VDE（增强型）、UL、CQC 和 TUV 认证完成；VDE（基本型）和 CSA 审批正在处理中
  • 符合 DIN VDE V 0884-11:2017-01 标准的 7071VPK VIOTM 和 1500VPK VIORM（增强型和基本型选项）
  • UL 1577 标准下，长达 1 分钟的 5000VRMS 隔离
  • IEC 60950-1、IEC 62368-1、IEC 60601-1 和 IEC 61010-1 认证
  • CQC、TUV 和 CSA 认证
  • VDE（增强型）、UL、CQC 和 TUV 认证完成；VDE（基本型）和 CSA 审批正在处理中

产品概述

ISO14xx 器件是适用于 TIA/EIA RS-485 和 RS-422 应用的电隔离差分线路收发器。这些抗噪声收发器设计用于恶劣的工业环境。这些器件的总线引脚可承受高级别的 IEC 静电放电 (ESD) 和 IEC 电子快速瞬变 (EFT) 事件，无需在总线上使用额外组件进行系统级保护。这些器件提供有基础型和增强型隔离可供选择（请参阅 增强型和基础型隔离选项）。 这些器件用于长距离通信。隔离会破坏通信节点之间的接地回路，从而获得更大的共模电压范围。经测试，每个器件的对称隔离栅可在总线收发器和逻辑电平接口之间按照 UL 1577 标准提供为时 1 分钟的 5000V RMS 隔离。ISO14xx 器件可由 1 侧的 1.71V 至 5.5V 电压供电运行，此电压范围使器件能够与低压 FPGA 和 ASIC 连接。2 侧上具有 3V 至 5.5V 的宽电源电压范围，因此无需在隔离侧提供稳压电源。这些器件支持 -40°C 至 +125°C 的宽工作环境温度范围。
查看全部

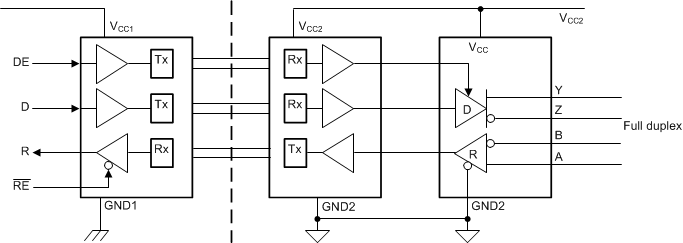

ISO1450BDWR 电路图

ISO1450BDWR 电路图

ISO1450BDWR 电路图
