ISO1042DWR

Texas Instruments 驱动器，接收器，收发器

产品简介：具有 70V 总线故障保护功能和灵活数据速率的隔离式 CAN 收发器

查看详情

ISO1042DWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ISO1042DWR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥31.24000剪切带（CT）2,000 : ￥17.69649卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：收发器
  • 协议：CANbus
  • 驱动器/接收器数：1/1
  • 双工：完全版
  • 接收器滞后：120 mV
  • 数据速率：5Mbps
  • 电压 - 供电：1.71V ~ 1.89V，2.25V ~ 5.5V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：16-SOIC（0.295"，7.50mm 宽）
  • 供应商器件封装：16-SOIC

产品特性

  • 符合 ISO 11898-2:2016 和 ISO 11898-5:2007 物理层标准
  • 支持经典的最高 1Mbps CAN 和最高 5Mbps FD（灵活数据速率）
  • 低环路延迟：152ns
  • 保护 功能 直流总线故障保护电压：±70V 总线引脚的 HBM ESD 容差：±16kV驱动器显性超时 (TXD DTO) VCC1 和 VCC2 欠压保护
  • 直流总线故障保护电压：±70V
  • 总线引脚的 HBM ESD 容差：±16kV
  • 驱动器显性超时 (TXD DTO)
  • VCC1 和 VCC2 欠压保护
  • 共模电压范围：±30V
  • 未上电时的理想无源、高阻抗总线终端
  • 高 CMTI：100kV/µs
  • VCC1 电压范围：1.71V 至 5.5V 支持连接到 CAN 控制器的 1.8V、2.5V、3.3V 和 5.0V 逻辑接口
  • 支持连接到 CAN 控制器的 1.8V、2.5V、3.3V 和 5.0V 逻辑接口
  • VCC2 电压范围：4.5V 至 5.5V
  • 优异的电磁兼容性 (EMC) 系统级 ESD、EFT 和浪涌抗扰性 低辐射
  • 系统级 ESD、EFT 和浪涌抗扰性
  • 低辐射
  • 环境温度范围：–40°C 至 +125°C
  • 16-SOIC 和 8-SOIC 封装选项
  • 可用的汽车版本：ISO1042-Q1
  • 安全相关认证： 符合 DIN VDE V 0884-11:2017-01 标准的 7071VPK VIOTM 和 1500VPK VIORM（增强型和基本型选项）UL 1577 标准下，长达 1 分钟的 5000VRMS 隔离 IEC 60950-1、IEC 60601-1 和 EN 61010-1 认证CQC、TUV 和 CSA 认证
  • 符合 DIN VDE V 0884-11:2017-01 标准的 7071VPK VIOTM 和 1500VPK VIORM（增强型和基本型选项）
  • UL 1577 标准下，长达 1 分钟的 5000VRMS 隔离
  • IEC 60950-1、IEC 60601-1 和 EN 61010-1 认证
  • CQC、TUV 和 CSA 认证

产品概述

ISO1042 器件是一款符合 ISO11898-2 (2016) 标准规格的电隔离控制器局域网 (CAN) 收发器。ISO1042 器件提供 ±70V 直流总线故障保护功能和 ±30V 共模电压范围。该器件在 CAN FD 模式下最高支持 5Mbps 数据速率，与经典 CAN 相比可实现更为快速的载荷传输。该器件采用二氧化硅 (SiO2) 绝缘隔栅，可承受 5000VRMS 的电压和 1060VRMS 的工作电压。电磁兼容性得到了显著增强，可实现系统级 ESD、EFT 和浪涌并符合辐射标准。与隔离式电源一起使用，此器件可抵御高电压冲击，并防止总线的噪声电流进入本地接地。ISO1042 器件可用于基础型和增强型隔离（请参阅 增强型和基础型隔离选项）。ISO1042 器件支持 –40°C 至 +125°C 的宽环境温度范围。该器件可采用 SOIC-16 (DW) 和更为小巧的 SOIC-8 (DWV) 封装。
查看全部

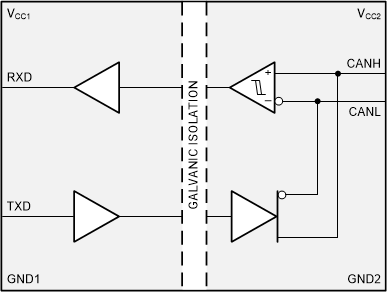

ISO1042DWR 电路图

ISO1042DWR 电路图

ISO1042DWR 电路图
