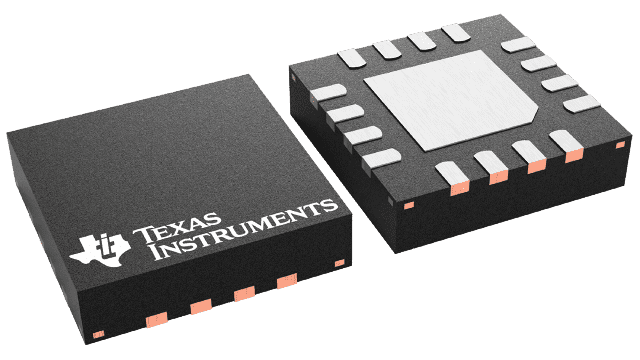

INA3221AIRGVT

Texas Instruments PMIC - 稳流/电流管理
  • 封装：16-VQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$4.5365-$6.19

更新日期：2024-04-01

INA3221AIRGVT

Texas Instruments PMIC - 稳流/电流管理

产品简介：具有警报功能的 26V、三通道、13 位、I2C 输出电流/电压监控器

查看详情
  • 封装：16-VQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$4.5365-$6.19

INA3221AIRGVT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA3221AIRGVT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳流/电流管理
  • 系列：-
  • 功能：电流/电压监控器
  • 检测方法：高端
  • 精确度：±0.1%
  • 输入电压：0 V ~ 26 V
  • 电流 - 输出：-
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：16-VQFN 裸露焊盘
  • 供应商设备封装：16-VQFN-EP（4x4）
  • 包装：®
  • 其它名称：296-30459-6

产品特性

  • 可感测的总线电压范围为 0V 至 26V
  • 报告并联和总线电压
  • 高精度： 偏移电压：±80µV（最大值） 增益误差：0.25%（最大值）
  • 偏移电压：±80µV（最大值）
  • 增益误差：0.25%（最大值）
  • 可配置取平均选项
  • 四个可编程地址
  • 可编程报警和警告输出
  • 电源运行范围：2.7V 至 5.5V
  • 计算机
  • 电源管理
  • 电信设备
  • 电池充电器
  • 电源
  • 测试设备

产品概述

INA3221 是一款三通道、高侧电流和总线电压监视器，具有一个兼容 I2C 和 SMBUS 的接口。INA3221 不仅能够监视分流压降和总线电源电压，还针对这些信号提供有可编程的转换时间和平均值计算模式。INA3221 提供关键报警和警告报警，用于检测每条通道上可编程的多种超范围情况。INA3221 感测总线（电压在 0V 至 +26V 范围内变化）上的电流。此器件由 2.7V 至 5.5V 单电源供电，电源电流消耗为 350μA（典型值）。INA3221 的额定运行温度范围为 -40°C 至 +125°C。兼容 I2C 和 SMBUS 的接口 具有 四个可编程地址。
查看全部

INA3221AIRGVT 数据手册

数据手册 说明 数量 操作
INA3221AIRGVT

Current/Voltage Monitor Regulator High-Side 16-VQFN (4x4)

 46页,1.09M 查看

INA3221AIRGVT 电路图

INA3221AIRGVT 电路图

INA3221AIRGVT 电路图
