INA138QPWRQ1

Texas Instruments PMIC - 稳流/电流管理
  • 封装：8-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.192-$2.55

更新日期：2024-04-01

INA138QPWRQ1

Texas Instruments PMIC - 稳流/电流管理

产品简介：AEC-Q100、2.7V 至 36V、800kHz 可变增益电流感应放大器

查看详情
  • 封装：8-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.192-$2.55

INA138QPWRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA138QPWRQ1 中文资料属性参数

  • 产品培训模块：Current Shunt Monitors
  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳流/电流管理
  • 系列：-
  • 功能：电流监控器
  • 检测方法：高端
  • 精确度：±0.5%
  • 输入电压：2.7 V ~ 36 V
  • 电流 - 输出：-
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：8-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：8-TSSOP
  • 包装：®
  • 其它名称：296-23178-6

产品特性

  • 符合汽车类应用的 要求
  • 具有符合 AEC-Q100 标准的下列特性： 器件温度 1 级：–40°C 至 125°C 的环境工作温度范围器件 HBM ESD 分类等级 2器件 CDM ESD 分类等级 C6
  • 器件温度 1 级：–40°C 至 125°C 的环境工作温度范围
  • 器件 HBM ESD 分类等级 2
  • 器件 CDM ESD 分类等级 C6
  • 完备的单极高侧电流测量电路
  • 宽电源电压和共模电压范围：INA138-Q1：2.7V 至 36V INA168-Q1：2.7V 至 60V
  • INA138-Q1：2.7V 至 36V
  • INA168-Q1：2.7V 至 60V
  • 独立电源和输入共模电压
  • 单电阻增益设定
  • 低静态电流：25µA（典型值）
  • 宽温度范围：-40°C 至 +125°C
  • 封装：薄型小外形尺寸 (TSSOP)-8、小外形尺寸晶体管 (SOT) 23-5 (INA168-Q1)

产品概述

INA138-Q1 和 INA168-Q1 (INA1x8-Q1) 器件是高侧单向电流感应放大器。凭借宽输入共模电压范围、低静态电流以及 TSSOP 和 SOT-23 封装，此类器件广泛适用于 各种应用。输入共模电压与电源电压互不影响，INA138-Q1 与 INA168-Q1 的电压范围分别为 2.7V 至 36V 以及 2.7V 至 60V。静态电流仅为 25µA，允许在误差最低的情况下将电源与电流测量分流器的任意一侧相连。该器件可将一个差分输入电压转换为电流输出。此电流使用外部负载电阻转换回电压，该电阻可设置的增益范围为 1 至 100 以上。尽管该电路专为分流测量而设计，但同时也非常 适用于 创造性应用中的测量和电平转换。两类器件均采用 TSSOP-8 封装。INA168-Q1 还可采用 SOT-23-5 封装。两类器件的额定工作温度范围均为 -40°C 至 +125°C。
查看全部

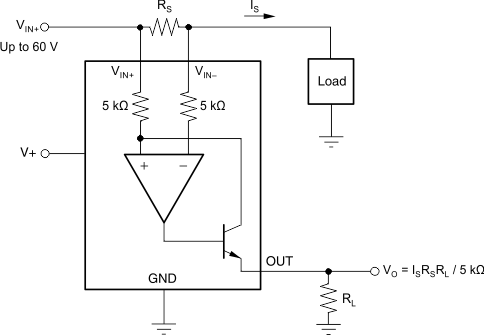

INA138QPWRQ1 电路图

INA138QPWRQ1 电路图

INA138QPWRQ1 电路图
