INA230AIRGTR

Texas Instruments PMIC - 稳流/电流管理
  • 封装：16-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.529

更新日期：2024-04-01

INA230AIRGTR

Texas Instruments PMIC - 稳流/电流管理

产品简介：具有警报功能的 36V、16 位、I²C 输出电流、电压和功率监测器

查看详情
  • 封装：16-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.529

INA230AIRGTR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA230AIRGTR 中文资料属性参数

  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳流/电流管理
  • 系列：-
  • 功能：电流监控器
  • 检测方法：高/低端
  • 精确度：0.005
  • 输入电压：0 V ~ 28 V
  • 电流 - 输出：-
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：16-VFQFN 裸露焊盘
  • 供应商设备封装：16-QFN-EP（3x3）
  • 包装：带卷 (TR)

产品特性

  • 总线电压检测范围为 0V 至 36V
  • 高侧或低侧检测
  • 电流、电压和功率报告
  • 高准确度： 0.3% 增益误差（最大值） 25µV 失调电压（最大值）
  • 0.3% 增益误差（最大值）
  • 25µV 失调电压（最大值）
  • 可配置取平均选项
  • 可编程警报阈值
  • 电源运行电压：2.7V 至 5.5V
  • 封装： 16 引脚 RGT (VQFN) 10 引脚 DGS (VSSOP)
  • 16 引脚 RGT (VQFN)
  • 10 引脚 DGS (VSSOP)

产品概述

INA230 是一款具有 I2C 接口（特有 16 个可编程地址）的双向电流和功率监视器 。INA230 监视分路电压压降和总线电源电压。可编程校准值、转换时间、和取平均值，与一个内部乘法器相组合，实现电流值（安培）和功率值（瓦）的直接读取。INA230 可检测 0V 至 36V 总线上的电流，由 2.7V 至 5.5V 单电源供电，电源电流消耗为 330µA‏（典型值）。INA230 额定运行温度范围为–40°C 至 +125°C。
查看全部

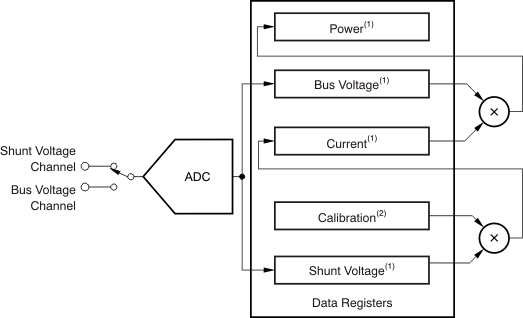

INA230AIRGTR 电路图

INA230AIRGTR 电路图

INA230AIRGTR 电路图
