INA226AIDGSR

Texas Instruments PMIC - 稳流/电流管理
  • 封装：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.872-$3.74

更新日期：2024-04-01

INA226AIDGSR

Texas Instruments PMIC - 稳流/电流管理

产品简介：具有警报功能的 36V、16 位、超精密 I2C 输出电流/电压/功率监控器

查看详情
  • 封装：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.872-$3.74

INA226AIDGSR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

INA226AIDGSR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳流/电流管理
  • 系列：-
  • 功能：电流监控器
  • 检测方法：高/低端
  • 精确度：±0.02%
  • 输入电压：0 V ~ 36 V
  • 电流 - 输出：10mA
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • 供应商设备封装：10-MSOP
  • 包装：®
  • 其它名称：296-29034-6

产品特性

  • 感测的总线电压范围：0V 至36V
  • 高侧或低侧感
  • 报告电流、电压和功
  • 高精度： 0.1% 增益误差（最大值） 10µV 偏移（最大值）
  • 0.1% 增益误差（最大值）
  • 10µV 偏移（最大值）
  • 可配置的取平均值选
  • 16 个可编程地址
  • 由2.7V 至5.5V 电源供电
  • 10 引脚DGS 超薄小外形尺寸(VSSOP) 封装
  • 服务器
  • 电信设备
  • 计算
  • 电源管理
  • 电池充电器
  • 电源
  • 测试设备

产品概述

INA226 是一款分流/功率监视器，具有 I2C™或 SMBUS 兼容接口。 该器件 监视分流压降和总线电源 电压。 可编程校准值、转换时间和取平均值功能与内 部乘法器相结合，可实现电流值（单位为安培）和功率 值（单位为瓦）的直接读取。INA226 可在 0V 至 36V 的共模总线电压范围内感测电 流，与电源电压无关。 该器件由一个 2.7V 至 5.5V 的 单电源供电，电源电流典型值为 330µA。 该器件的额 定工作温度范围为 –40°C 至 125°C，I2C 兼容接口上 具有多达 16 个可编程地址。
查看全部

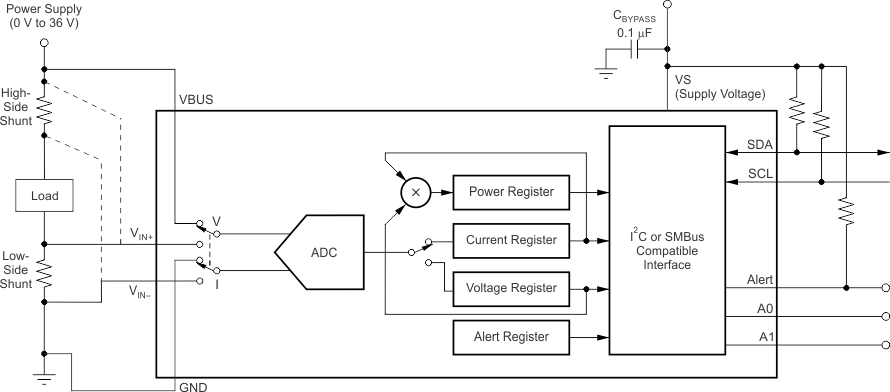

INA226AIDGSR 电路图

INA226AIDGSR 电路图

INA226AIDGSR 电路图
