INA220BQDGSRQ1

Texas Instruments PMIC - 稳流/电流管理
  • 封装：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.5295

更新日期：2024-04-01

INA220BQDGSRQ1

Texas Instruments PMIC - 稳流/电流管理

产品简介：AEC-Q100、26V、12 位、I2C 输出电流/电压/功率监控器

查看详情
  • 封装：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.5295

INA220BQDGSRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA220BQDGSRQ1 中文资料属性参数

  • 标准包装：2,500
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳流/电流管理
  • 系列：-
  • 功能：电流监控器
  • 检测方法：高/低端
  • 精确度：±0.5%
  • 输入电压：0 V ~ 26 V
  • 电流 - 输出：10mA
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • 供应商设备封装：10-MSOP
  • 包装：带卷 (TR)

产品特性

  • 汽车电子 应用认证
  • 具有符合 AEC-Q100 标准的下列结果：器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2器件 CDM ESD 分类等级 C3B
  • 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
  • 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2
  • 器件 CDM ESD 分类等级 C3B
  • 高侧或低侧感测
  • 感测的总线电压范围：0V 至 26V
  • 报告电流、电压、和功率
  • 16 个可编程地址
  • 高精度：整个温度范围内的精度为 0.5%（最大值）
  • 用户可编程校准
  • 快速 (2.56MHz) I2C 或 SMBUS 兼容接口
  • 超薄小外形尺寸 (VSSOP)-10 封装

产品概述

INA220-Q1 器件是一款具备 I2C 或 SMBUS 兼容接口的分流器和功率监测计。INA220-Q1 器件监测分流器压降和电源电压。一个可编程校准值，与一个内部倍乘器组合在一起，可实现电流安培值的直接读取。一个额外的乘法寄存器可计算出功率的瓦特值。I2C 或 SMBUS 兼容接口 具有 16 个可编程地址。INA220-Q1 器件的独立分流输入允许其应用于具备低侧感测功能的系统。INA220-Q1 器件可在 0V 至 26V 范围内感测总线中的分压，适用于低侧感测或 CPU 电源。该器件由 3V 至 5.5V 单电源供电，电源的最大流耗为 1mA。INA220-Q1 器件的工作温度范围为 -40°C 至 +125°C。
查看全部

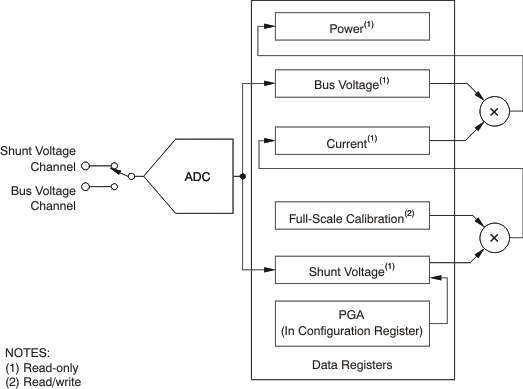

INA220BQDGSRQ1 电路图

INA220BQDGSRQ1 电路图

INA220BQDGSRQ1 电路图
