INA220BIDGSR

Texas Instruments PMIC - 稳流/电流管理
  • 封装：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.463

更新日期：2024-04-01

INA220BIDGSR

Texas Instruments PMIC - 稳流/电流管理

产品简介：26V、12 位、I2C 输出电流/电压/功率监控器

查看详情
  • 封装：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.463

INA220BIDGSR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA220BIDGSR 中文资料属性参数

  • 标准包装：2,500
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳流/电流管理
  • 系列：-
  • 功能：电流监控器
  • 检测方法：高/低端
  • 精确度：±0.5%
  • 输入电压：0 V ~ 26 V
  • 电流 - 输出：10mA
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • 供应商设备封装：10-MSOP
  • 包装：带卷 (TR)

产品特性

  • 高侧或者低侧感测
  • 感测的总线电压范围：0V 至 26V
  • 报告电流、电压、和功率
  • 16 个可编程地址
  • 高精度：整个温度范围内的精度为 0.5%（最大值）(INA220B)
  • 用户可编程校准
  • 快速 (2.56MHz) I2C 或 SMBUS 兼容接口
  • 超薄小外形尺寸 (VSSOP)-10 封装

产品概述

INA220 是一款具备 I2C 或 SMBUS 兼容接口的分流器和功率监测计。INA220 监测分流器压降和电源电压。一个可编程校准值，与一个内部倍乘器组合在一起，可实现电流安培值的直接读取。一个额外的乘法寄存器可计算出功率的瓦特值。I2C 或 SMBUS 兼容接口 具有 16 个可编程地址。INA220 的独立分流输入允许其应用于具备低侧感测功能的系统。INA220 提供两种级别：A 级和 B 级。B 级型号的精度更高且精密规范更加严格。INA220 可在 0V 至 26V 范围内感测总线中的分压，适用于低侧感测或 CPU 电源。该器件由 3V 至 5.5V 单电源供电，电源的最大流耗为 1mA。INA220 的工作温度范围为 -40°C 至 125°C。
查看全部

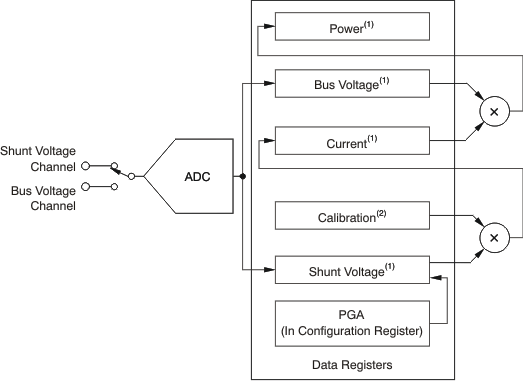

INA220BIDGSR 电路图

INA220BIDGSR 电路图

INA220BIDGSR 电路图
