INA210AIRSWR

Texas Instruments PMIC - 稳流/电流管理
  • 封装：10-UFQFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.878

更新日期：2024-04-01

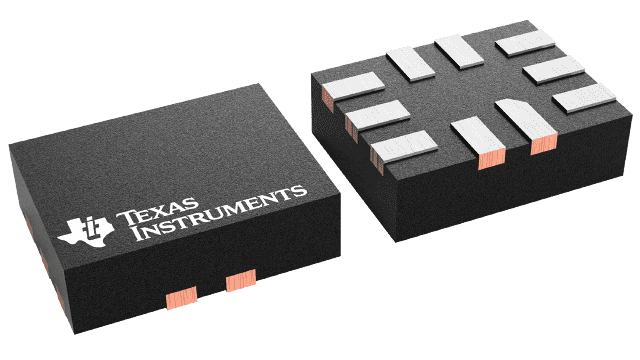

INA210AIRSWR

Texas Instruments PMIC - 稳流/电流管理

产品简介：26V、双向、高精度电流感应放大器

查看详情
  • 封装：10-UFQFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.878

INA210AIRSWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA210AIRSWR 中文资料属性参数

  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳流/电流管理
  • 系列：-
  • 功能：电流监控器
  • 检测方法：高/低端
  • 精确度：±1%
  • 输入电压：-0.3 V ~ 26 V
  • 电流 - 输出：-
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：10-UFQFN
  • 供应商设备封装：10-UQFN（1.8x1.4）
  • 包装：带卷 (TR)

产品特性

  • 更新了格式以匹配新的 TI 布局和流程。整个文档中的表、图和交叉参考使用新的编号顺序宽共模范围：-0.3V 到 26V
  • 失调电压：±35µV（最大值，INA210）（支持 10mV 满量程分流压降）
  • 精度： 增益误差（最大过热误差）： ±0.5%（版本 C） ±1%（版本 A 和 B） 0.5µV/°C 偏移漂移（最大值） 10ppm/°C 增益漂移（最大值）
  • 增益误差（最大过热误差）： ±0.5%（版本 C） ±1%（版本 A 和 B）
  • ±0.5%（版本 C）
  • ±1%（版本 A 和 B）
  • 0.5µV/°C 偏移漂移（最大值）
  • 10ppm/°C 增益漂移（最大值）
  • 增益选择： INA210：200V/V INA211：500V/V INA212：1000V/V INA213：50V/V INA214：100V/V INA215：75V/V
  • INA210：200V/V
  • INA211：500V/V
  • INA212：1000V/V
  • INA213：50V/V
  • INA214：100V/V
  • INA215：75V/V
  • 静态电流：100µA（最大值）
  • SC70 和薄型 UQFN 封装：所有型号

产品概述

INA21x 为电压输出、分流监控器（也称作电流检测放大器）。该器件通常可针对系统优化提供过流保护和精密电流测量，还常用于闭环反馈电路。该系列器件可感测分流电阻在 –0.3V 至 26V 共模电压范围内的压降，与电源电压无关。共有六种固定增益可供选择：50V/V、75V/V、100V/V、200V/V、500V/V 或 1000V/V。零漂移架构的低偏移使得该器件能够在分流器上的最大压降低至 10mV（满量程）的情况下进行电流感应。这些器件由 2.7V 至 26V 的单个电源供电，消耗的最大电源电流为 100µA。所有版本都具有–40°C 至 +125°C 的扩展额定工作温度范围，并且采用 SC70 和 UQFN 封装。
