INA203AQPWRQ1

Texas Instruments PMIC - 稳流/电流管理
  • 封装：14-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.656-$3.31

更新日期：2024-04-01

INA203AQPWRQ1

Texas Instruments PMIC - 稳流/电流管理

产品简介：具有双比较器的 AEC-Q100、-16V 至 80V、500kHz 电流感应放大器

查看详情
  • 封装：14-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.656-$3.31

INA203AQPWRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA203AQPWRQ1 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳流/电流管理
  • 系列：-
  • 功能：电流监控器
  • 检测方法：高端
  • 精确度：±3.5%
  • 输入电压：-16 V ~ 80 V
  • 电流 - 输出：1mA
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：14-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：14-TSSOP
  • 包装：®
  • 其它名称：296-28151-6

产品特性

  • 汽车电子 应用认证
  • 电流感测放大器 共模范围：-16V 至 +80V 精度：整个温度范围内的精度为 3.5%（最大值）带宽：500 kHz增益：20V/V
  • 共模范围：-16V 至 +80V
  • 精度：整个温度范围内的精度为 3.5%（最大值）
  • 带宽：500 kHz
  • 增益：20V/V
  • 集成双比较器：具有锁存功能的比较器 1延迟可选的比较器 2
  • 具有锁存功能的比较器 1
  • 延迟可选的比较器 2
  • 静态电流：1.8mA
  • 锁存性能可达 100mA，符合 AEC-Q100 I 级标准
  • 封装：薄型小外形尺寸 (TSSOP)-14

产品概述

INA203-Q1 是一款单向分流监测计（也称电流感测放大器），具备电压输出、两个比较器和电压基准。INA203-Q1 能够在 -16V 至 +80V 范围内的共模电压下感测分流器两端的压降。INA203-Q1 的增益为 20V/V，带宽高达 500kHz。INA203-Q1 采用两个开漏比较器及 0.6V 内部基准，还可提供 1.2V 基准输出。比较器基准可由外部输入替代。比较器 1 具备锁存功能，而比较器 2 的延迟可由用户通过编程设定。INA203-Q1 由 2.7V 至 18V 单电源供电。该器件可在 -40°C 至 +125°C 扩展工作温度范围内额定运行。
查看全部

INA203AQPWRQ1 数据手册

数据手册 说明 数量 操作
INA203AQPWRQ1

Current Monitor Regulator High-Side 1mA 14-TSSOP

 29页,1.19M 查看

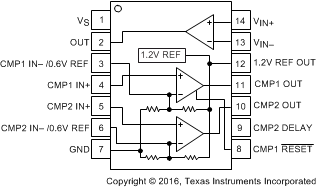

INA203AQPWRQ1 电路图

INA203AQPWRQ1 电路图

INA203AQPWRQ1 电路图
