INA197AQDBVRQ1

Texas Instruments PMIC - 稳流/电流管理
  • 封装：SC-74A，SOT-753
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.4155-$3.03

更新日期：2025-03-27

INA197AQDBVRQ1

Texas Instruments PMIC - 稳流/电流管理

产品简介：AEC-Q100、-16V 至 80V、500kHz 电流感应放大器

查看详情
  • 封装：SC-74A，SOT-753
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.4155-$3.03

INA197AQDBVRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA197AQDBVRQ1 中文资料属性参数

  • 产品培训模块：Current Shunt Monitors
  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳流/电流管理
  • 系列：-
  • 功能：电流监控器
  • 检测方法：高端
  • 精确度：±3%
  • 输入电压：-16 V ~ 80 V
  • 电流 - 输出：-
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：SC-74A，SOT-753
  • 供应商设备封装：SOT-23-5
  • 包装：®
  • 其它名称：296-22158-6

产品特性

  • 符合汽车应用要求
  • 功能安全型 可提供用于功能安全系统设计的文档
  • 可提供用于功能安全系统设计的文档
  • 宽共模电压： -16V 至 80V
  • 低误差：3% 过热（最大值）
  • 带宽：高达 500 kHz
  • 三种传输功能可用：20V/V、50V/V 和 100V/V
  • 完整的电流检测解决方案

产品概述

INA19xA-Q1 系列是电压输出分流监测计，能够在 -16V 至 80V 范围内的共模电压下感测分流器两端的压降，与 INA19xA 电源电压无关。它们具有三种输出电压标度：20V/V、50V/V 和 100V/V。500kHz 带宽简化了电流控制环路和直流电机运行状况监测的使用。INA193A–INA195A 器件与 INA196A–INA198A 器件的功能相同，但引脚配置有所不同。INA19xA-Q1 由 2.7V 至 18V 单电源供电运行。这些器件均在 -40°C 至 125°C 的扩展运行温度范围内额定运行，并且采用节省空间的 SOT-23 封装。
查看全部

INA197AQDBVRQ1 数据手册

数据手册 说明 数量 操作
INA197AQDBVRQ1

Automotive Catalog Current Shunt Monitors -16-V to +80-V Common-Mode Range 5-SOT-23 -40 to 125

17页,314K 查看

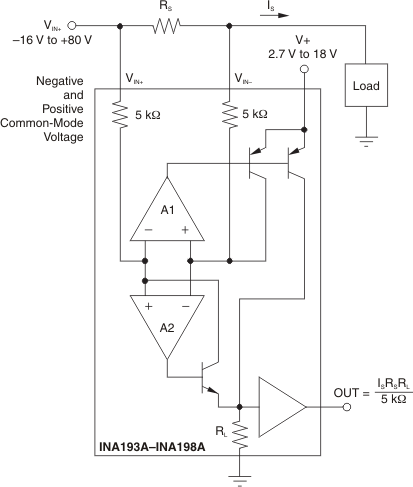

INA197AQDBVRQ1 电路图

INA197AQDBVRQ1 电路图

INA197AQDBVRQ1 电路图
