更新日期：2024-04-01
产品简介：4x6 通道 USB Type-C™ 交替模式多路复用器/多路信号分离器
查看详情HD3SS460IRNHR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI/德州仪器
-
WQFN-30
24+ -
3000
-
上海市
-
-
-
上海现货
HD3SS460IRNHR 中文资料属性参数
- 现有数量：6,000现货9,000Factory
- 价格：3,000 : ￥11.38824卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 应用：USB
- 多路复用器/解复用器电路：4：6
- 开关电路：-
- 通道数：1
- 导通电阻（最大值）：14 欧姆
- 电压 -?电源，单 (V+)：3V ~ 3.6V
- 电压 - 供电，双?(V±)：-
- -3db 带宽：5.4GHz
- 特性：双向
- 工作温度：-40°C ~ 85°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：30-WFQFN 裸露焊盘
- 供应商器件封装：30-WQFN（4.5x2.5）
产品特性
- 提供面向 USB Type-CTM 生态系统的 MUX 解决方案，其中包括交替模式 (AM)
- 提供多种通道选择选项，其中包括 USBSS、双通道 AM 和四通道 AM
- 与 5 Gbps USB3.1 第 1 代和包含 5.4 Gbps DisplayPort 1.2a 的 AM 兼容
- 与源设备/主机和接收设备/设备应用 兼容
- 针对低速 SBU 引脚提供交叉点 MUX
- 双向“复用/解复用”差动开关
- 支持 0V 至 2V 共模电压
- 功耗较低，关断电流和工作电流分别为 1µA 和 0.6mA
- 单电源电压 VCC：3.3V±10%
- 工业温度范围：–40°C 至 85°C
产品概述
HD3SS460 是一款高速双向无源开关，可采用复用或解复用两种配置。该器件可通过负载点 (POL) 控制引脚进行切换，从而适应连接器换向。该器件还可通过 AMSEL 控制引脚来实现双通道数据/双通道视频与所有四通道视频的复用。该器件还针对低速引脚提供了交叉点 MUX，可满足可换向连接器实现的需求。HD3SS460 是一款通用模拟差分无源开关，适用于所有高速接口 应用， 前提条件是该应用在 0V 至 2V 共模电压范围内发生偏置并且具有幅值高达 1800 mVpp 的差分信令。该器件采用自适应跟踪，可确保信道在整个共模电压范围内保持不变。该器件具有出色的动态特性，可在信号眼图衰减最小的情况下实现高速转换，并且附加抖动极少。该器件在工作模式下的功耗 < 2mW，关断模式下的功耗 < 5µW（可通过 EN 引脚切换模式）。

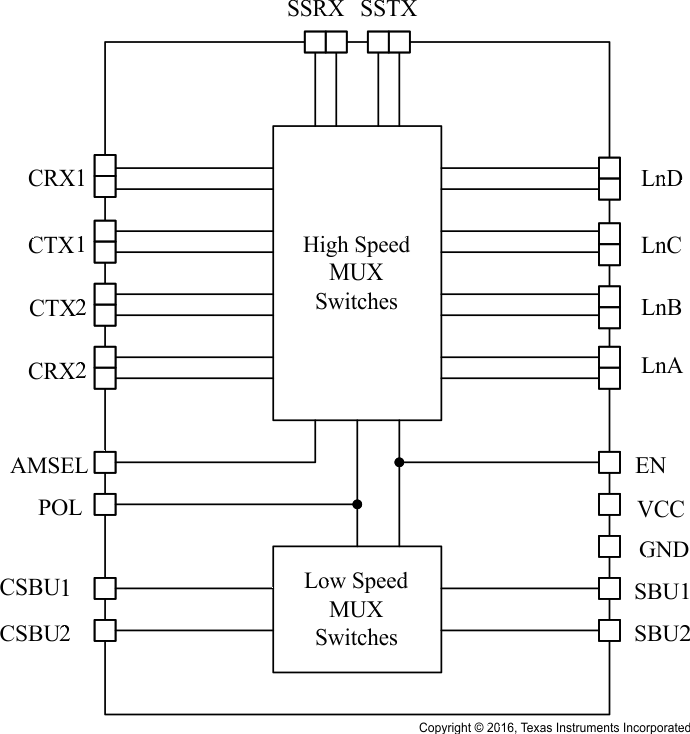

HD3SS460IRNHR 电路图
HD3SS460IRNHR 电路图
