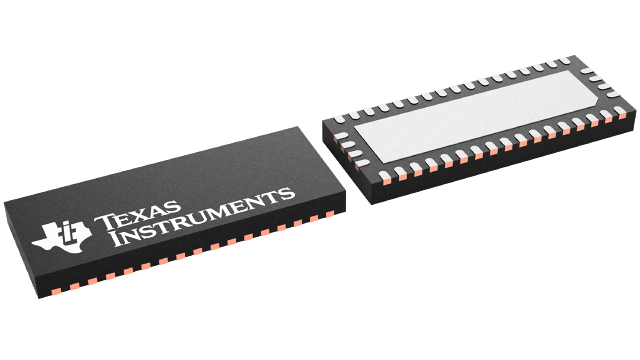

HD3SS3415RUAR

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器
  • 封装：42-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.215

更新日期：2024-04-01

HD3SS3415RUAR

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

产品简介：3.3V PCI Express 3.0、USB 3.1 4 通道模拟差动开关

查看详情
  • 封装：42-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.215

HD3SS3415RUAR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

HD3SS3415RUAR 中文资料属性参数

  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：接口 - 模拟开关，多路复用器，多路分解器
  • 系列：-
  • 功能：多路复用器/多路分解器
  • 电路：4 x 2:1
  • 导通状态电阻：8 欧姆
  • 电压电源：单电源
  • 电压 - 电源，单路/双路(±)：3 V ~ 3.6 V
  • 电流 - 电源：4.7mA
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：42-WFQFN 裸露焊盘
  • 供应商设备封装：42-WQFN-EP（3.5x9.0）
  • 包装：带卷 (TR)

产品特性

  • 兼容多种运行速率高达 12Gbps 的接口标准，包括 PCI Express Gen III 和 USB 3.0
  • -3dB 差分带宽宽达 8GHz 以上
  • 出色动态特性（4GHz 时） 串扰 = -35dB 断开隔离 = –19dB 插入损耗 = –1.5dB 回波损耗 = –11dB
  • 串扰 = -35dB
  • 断开隔离 = –19dB
  • 插入损耗 = –1.5dB
  • 回波损耗 = –11dB
  • VDD 运行电压范围为 3.3V ± 10%

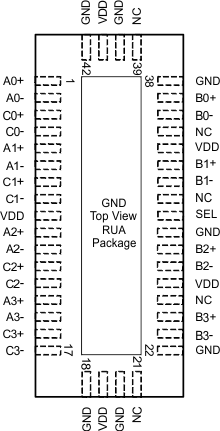

  • 小型 3.5mm × 9mm、42 引脚 WQFN 封装
  • 普遍使用的行业标准引脚布局
  • 台式机和笔记本个人电脑 (PC)
  • 服务器/储存区网络
  • PCI EXPress 背板
  • 共享 I/O 端口

产品概述

HD3SS3415 是一款高速无源开关，能够切换四个差分通道， 包括 在 PC/服务器应用中将两条完整 PCI Express x1 信道从一个源切换到两个目标位置之一。凭借双向功能，HD3SS3415 还 支持 一个目标设备与两个源设备相连，例如两个平台共享一个外设。HD3SS3415 具备一个单一控制线路（SEL 引脚），可用于控制端口 A 与端口 B 或者端口 C 之间的信号路径。HD3SS3415 采用行业标准的 42 引脚 WQFN 封装，封装尺寸与其他几家供应商提供的器件相同。该器件在 0°C 至 70°C 的完整温度范围内由 3.3V 单电源供电运行。HD3SS3415 是一款通用的四通道高速复用/解复用型开关，可用于在电路板上的两个不同位置间路由高速信号。虽然 HD3SS3415 专为 PCI Express Gen III 应用而设计，不过也支持多种差分幅值 <1800 mVpp 且共模电压 < 2V 的其他高速数据协议，如同 USB 3.0 和 DisplayPort 1.2 一样。该器件的一个选择输入 (SEL) 引脚可通过系统内或微控制器的一个可用 GPIO 引脚轻松控制。
查看全部

HD3SS3415RUAR 电路图

HD3SS3415RUAR 电路图

HD3SS3415RUAR 电路图
