HD3SS3412RUAT

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

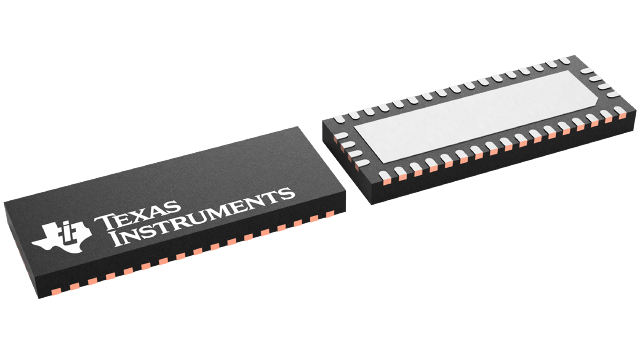

封装：42-WFQFN 裸露焊盘
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：带卷 (TR)
参考价格：$1.94252

更新日期：2024-04-01

HD3SS3412RUAT

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

产品简介：3.3V、4 通道模拟差动开关

查看详情

封装：42-WFQFN 裸露焊盘
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：带卷 (TR)
参考价格：$1.94252

HD3SS3412RUAT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
HD3SS3412RUAT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
HD3SS3412RUAT
TI(德州仪器)
WQFN-42
2022+
12000
上海市
-
原装可开发票

HD3SS3412RUAT 中文资料属性参数

标准包装：250
类别：集成电路 (IC)
家庭：接口 - 模拟开关，多路复用器，多路分解器
系列：-
功能：开关
电路：4 x 2:1
导通状态电阻：8 欧姆
电压电源：单电源
电压 - 电源，单路/双路(±)：3 V ~ 3.6 V
电流 - 电源：4.7mA
工作温度：-40°C ~ 85°C
安装类型：表面贴装
封装/外壳：42-WFQFN 裸露焊盘
供应商设备封装：42-WQFN-EP（3.5x9.0）
包装：带卷 (TR)

产品特性

与运行在速率高达 12Gbps 的多种接口标准（其中包括 PCI 快速三代 (Express GEN III) 和 USB 3.0）兼容
8GHz 频率范围内具有 -3dB 宽差分带宽 (BW)
出色动态特性（4GHz 时）串扰 = -35dB断开隔离 = –19dB插入损耗 = –1.5dB回波损耗 = -11dB
串扰 = -35dB
断开隔离 = –19dB
插入损耗 = –1.5dB
回波损耗 = -11dB
双向 "MUX/De-MUX" 类型差动开关
漏极电源电压 (VDD) 运行范围 3.3V ± 10%
3.5mm x 9.0mm、42 引脚晶圆级四方扁平无引线 (WQFN) 小型封装
共同工业标准引脚分配
支持 XAUI 和 SGMII

产品概述

HD3SS3412 器件是一款高速无源开关，能够切换四条差分通道，包括在 PC/服务器应用中将两条完整 PCI Express x1 信道从一个源切换到两个目标位置之一。凭借双向功能，HD3SS3412 还支持一个目标设备与两个源设备相连，例如两个平台共享同一外设。HD3SS3412 具备一个单一控制线路（SEL 引脚），可用于控制端口 A 与端口 B 或者端口 C 之间的信号路径。HD3SS3412 采用符合行业标准的 42 引脚 WQFN 封装，封装尺寸与其他几家供应商提供的器件相同。该器件需要在 -40°C 至 85ºC 的完整温度范围内由电压为 3.3V 的单电源供电运行。 HD3SS3412 是一款通用四通道高速复用/解复用型开关，可用于在电路板上的两个不同位置间路由高速信号。虽然 HD3SS3412 专为 PCI Express Gen III 应用而设计，但如同 USB 3.0 和 DisplayPort 1.2 一样，它也支持多种差动幅度小于 1800 mVpp 且共模电压小于 2V 的其他高速数据协议。该器件的一个选择输入 (SEL) 引脚可通过系统内或微控制器提供的一个 GPIO 引脚轻松控制。

查看全部

HD3SS3412RUAT 数据手册

数据手册	说明	数量	操作
HD3SS3412RUAT	PCIe Switch IC 4 Channel 42-WQFN (3.5x9.0)	27页,1.12M	查看

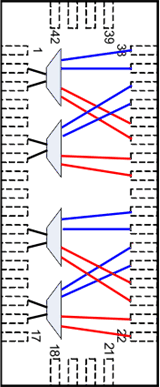

HD3SS3412RUAT 电路图
