更新日期：2024-04-01
产品简介：4 通道高性能差动开关
查看详情HD3SS3412ARUAT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI
-
-
23+ -
8000
-
上海市
-
-
-
原厂原装假一赔十
HD3SS3412ARUAT 中文资料属性参数
- 现有数量：1,900现货1,500Factory
- 价格：1 : ￥21.15000剪切带（CT）250 : ￥14.75152卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 应用：PCI Express?
- 多路复用器/解复用器电路：2：1
- 开关电路：-
- 通道数：4
- 导通电阻（最大值）：8 欧姆
- 电压 -?电源，单 (V+)：3V ~ 3.6V
- 电压 - 供电，双?(V±)：-
- -3db 带宽：8GHz
- 特性：双向
- 工作温度：0°C ~ 70°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：42-WFQFN 裸露焊盘
- 供应商器件封装：42-WQFN（3.5x9）
产品特性
- 兼容运行速率高达 12Gbps 的多种接口标准，包括 PCI Express GEN III 和 USB 3.0
- 超过 8 GHz 的 –3dB 宽差动带宽
- 出色动态特性（4GHz 时） 串扰 = -35dB断开隔离 = –19dB插入损耗 = –1.5dB回波损耗 = –11dB
- 串扰 = -35dB
- 断开隔离 = –19dB
- 插入损耗 = –1.5dB
- 回波损耗 = –11dB
- 双向“多路复用器/多路信号分离器”类型差动开关
- VDD 运行电压范围 3.3V ± 10%
- 小型 3.5mm × 9.0mm 42 引脚 WQFN 封装
- 通用行业标准引脚
- 支持 XAUI 和 SGMII
产品概述
HD3SS3412A 器件是一款高速无源开关，能够切换四条差分通道， 包括 在电脑或服务器应用中从一个源分别到两个目标位置的两条完整 PCI Express x1 通道等应用。具有双向功能的 HD3SS3412A 还 支持 一个目标设备与两个源设备相连，例如两个平台共享一个外设。HD3SS3412A 具有单个控制线（SEL 引脚），可用于控制端口 A 与端口 B 或端口 C 间的信号路径。HD3SS3412A 采用行业标准的 42 引脚 WQFN 封装，采用多家供应商通用的尺寸。该器件需要在 0°C 至 70ºC 的完整温度范围内由电压为 3.3V 的单电源供电运行。HD3SS3412A 是通用的 4 通道高速多路复用器/多路信号分离器开关类型，可用于电路板上两个不同位置间的高速信号路由。虽然 HD3SS3412A 专为 PCI Express Gen III 应用而设计，但也支持其它多种差模电压＜1800mVpp、共模电压＜2.0V 的高速数据协议，与 USB 3.0 和 DisplayPort 1.2 相同。该器件的一个选择输入 (SEL) 引脚可通过系统内或微控制器提供的一个 GPIO 引脚轻松控制。

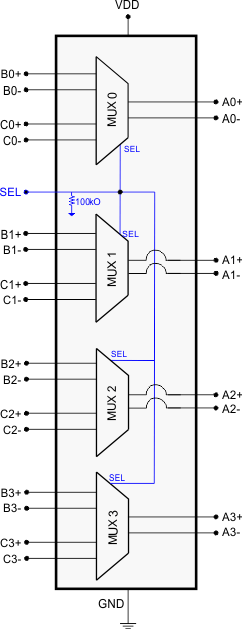

HD3SS3412ARUAT 电路图
HD3SS3412ARUAT 电路图
