HD3SS3212RKSTQ1

Texas Instruments 模拟开关 - 特殊用途

更新日期：2024-04-01

HD3SS3212RKSTQ1

Texas Instruments 模拟开关 - 特殊用途

产品简介：汽车类双通道差动 2:1 和 1:2 USB3.2 多路复用器和多路信号分离器

查看详情

HD3SS3212RKSTQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
HD3SS3212RKSTQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

HD3SS3212RKSTQ1 中文资料属性参数

现有数量：5,287现货10,000Factory
价格：1 : ￥25.68000剪切带（CT）250 : ￥17.92832卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
应用：USB
多路复用器/解复用器电路：2：1，1：2
开关电路：SPDT
通道数：2
导通电阻（最大值）：8 欧姆
电压 -?电源，单 (V+)：2.7V ~ 3.6V
电压 - 供电，双?(V±)：±2.7V ~ 3.6V
-3db 带宽：8GHz
特性：USB 3.1
工作温度：-40°C ~ 105°C（TA）
安装类型：表面贴装型
封装/外壳：20-VFQFN 裸露焊盘
供应商器件封装：20-VQFN（2.5x4.5）

产品特性

符合面向汽车应用的 AEC-Q100 标准温度等级 2：–40°C 至 +105°C，TA
温度等级 2：–40°C 至 +105°C，TA
提供面向支持第 1 代和第 2 代 USB 3.2 数据速率的 USB Type-C™ 生态系统的多路复用器/多路信号分离器解决方案
与 MIPI DSI/CSI、FPD-Link III、LVDS 以及 PCIe 第 II 代、第 III 代兼容
运行速率高达 10Gbps
-3dB 差动带宽宽达 8GHz 以上
出色的动态特性（5GHz 时）串扰 = –28dB关断隔离 = –19dB 插入损耗 = –2dB 回损 = –8dB
串扰 = –28dB
关断隔离 = –19dB
插入损耗 = –2dB
回损 = –8dB
双向“多路复用器/多路信号分离器”差分开关
支持 0V 至 2V 的共模电压
3.3V 的单电源电压 VCC
采用汽车友好型 QFN 封装（2.5mm x 4.5mm，间距为 0.5mm）

产品概述

HD3SS3212-Q1 是一款采用多路复用器或多路信号分离器配置的高速双向无源开关。它适用于支持 USB 3.2 第 1 代和第 2 代数据速率的 USB Type-C™ 应用。SEL 控制引脚可在两个差动通道（端口 B 到端口 A 或端口 C 到端口 A）之间切换。HD3SS3212-Q1 是一款通用的模拟差动无源开关。该器件适用于任何要求 0V 至 2V 共模电压范围和差动振幅高达 1800mVpp 的差动信号的高速接口应用。自适应跟踪功能可确保通道在整个共模电压范围内保持不变。该器件的出色动态特性允许进行高速开关，使信号眼图具有最小的衰减，并且不会明显增加抖动。它在运行时消耗的功率低于 1.65mW。OEn 引脚具有关断模式，从而可实现低于 0.02µW 的功耗。

查看全部

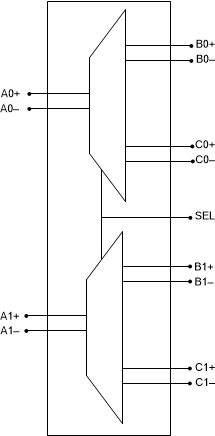

HD3SS3212RKSTQ1 电路图
