HD3SS3212IRKSR

Texas Instruments 模拟开关 - 特殊用途

更新日期：2025-02-13

HD3SS3212IRKSR

Texas Instruments 模拟开关 - 特殊用途

产品简介：2 通道 10Gbps 2:1/1:2 USB 3.1 差分多路复用器/多路信号分离器

查看详情

HD3SS3212IRKSR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

HD3SS3212IRKSR 中文资料属性参数

  • 现有数量：13,400现货
  • 价格：1 : ￥18.68000剪切带（CT）3,000 : ￥9.50411卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 应用：USB
  • 多路复用器/解复用器电路：2：1
  • 开关电路：SPDT
  • 通道数：2
  • 导通电阻（最大值）：8 欧姆
  • 电压 -?电源，单 (V+)：2.7V ~ 3.6V
  • 电压 - 供电，双?(V±)：-
  • -3db 带宽：8GHz
  • 特性：-
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：20-VFQFN 裸露焊盘
  • 供应商器件封装：20-VQFN（2.5x4.5）

产品特性

  • 提供面向支持 USB3.1 第 1 代和第 2 代数据传输速率的 USB Type-C™ 生态系统的复用器/解复用器解决方案
  • 兼容 MIPI DSI/CSI、FPDLinkIII、LVDS 和 PCIE 的第 II 代和第 III 代
  • 运行速率高达 10Gbps
  • -3dB 差分带宽宽达 8GHz 以上
  • 出色动态特性（5GHz 时） 串扰 = –32dB 断开隔离 = –19dB 插入损耗 = –1.6dB 回波损耗 = –12dB
  • 串扰 = –32dB
  • 断开隔离 = –19dB
  • 插入损耗 = –1.6dB
  • 回波损耗 = –12dB
  • 双向“复用/解复用”差分开关
  • 支持 0 到 2V 共模电压
  • 单电源电压 VCC：3.3V±10%
  • 0°C 至 70°C 的商用温度范围 (HD3SS3212RKS)
  • -40°C 至 85°C 的工业温度范围 (HD3SS3212IRKS)
  • USB Type-C™ 生态系统
  • 台式机和笔记本个人电脑 (PC)
  • 服务器/储存区网络
  • PCI EXPress 背板
  • 共享 I/O 端口
  • FPDLinkII 和 FPDLinkIII 开关

产品概述

HD3SS3212 是一款高速双向无源开关，可采用复用或解复用两种配置，适用于支持 USB3.1 第 1 代和第 2 代数据传输速率的 USB Type-C™ 应用。 该器件可通过控制引脚 SEL 在两个差分通道（端口 B 到端口 A，或者端口 C 到端口 A）间切换。HD3SS3212 是一款通用模拟差分无源开关，可满足任何高速接口应用对于 0-2V 共模电压范围和差分幅值高达 1800mVpp 的差分信令的需求。 该器件采用自适应跟踪，可确保信道在整个共模电压范围内保持不变。该器件具有出色的动态特性，可在信号眼图衰减最小的情况下实现高速转换，并且附加抖动极少。 该器件在工作模式下的功耗 < 2mW，关断模式下的功耗 < 20µW（可通过 OEn 引脚切换模式）。
查看全部

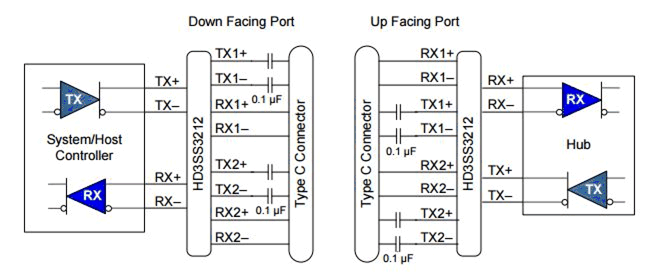

HD3SS3212IRKSR 电路图

HD3SS3212IRKSR 电路图

HD3SS3212IRKSR 电路图
