更新日期：2024-04-01
产品简介：带 DFP 控制器的 10Gbps USB 3.1 Type-C 多路复用器
查看详情HD3SS2522RHUR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI/德州仪器
-
WQFN56
21+ -
10000
-
杭州
-
-
-
原装正品，BOM一站式服务
-
TI/德州仪器
-
WQFN56
2022+ -
3000
-
上海市
-
-
-
原装可开发票
HD3SS2522RHUR 中文资料属性参数
- 现有数量：0现货查看交期
- 价格：2,000 : ￥20.37958卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 应用：USB
- 多路复用器/解复用器电路：2：1
- 开关电路：SPDT
- 通道数：1
- 导通电阻（最大值）：8 欧姆
- 电压 -?电源，单 (V+)：3V ~ 3.6V
- 电压 - 供电，双?(V±)：-
- -3db 带宽：6GHz
- 特性：-
- 工作温度：0°C ~ 70°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：56-WFQFN 裸露焊盘
- 供应商器件封装：56-WQFN（5x11）
产品特性
- 符合 USB Type-C 规范 1.0
- 模式配置 仅主机 - 下行端口 (DFP)
- 仅主机 - 下行端口 (DFP)
- 通道配置 (CC) USB 端口连接检测 电缆方向检测 Type-C 电流模式（默认、中等和高）
- USB 端口连接检测
- 电缆方向检测
- Type-C 电流模式（默认、中等和高）
- 电源电压：3.3V ± 10%
- 用于 USB 3.1 信号传输的 2:1 复用器 (Mux) 解决方案
- 运行速率高达 10Gbps，-3dB 带宽 (BW) 宽达 8GHz
- 出色动态特性（2.5GHz 时） 串扰 = -39dB 断开隔离 = -22dB 插入损耗 = –1.2dB 输入回波损耗 = –12dB
- 串扰 = -39dB
- 断开隔离 = -22dB
- 插入损耗 = –1.2dB
- 输入回波损耗 = –12dB
- 低功耗：激活模式为 2mW；待机模式为 50μW
- 台式机和笔记本电脑
- USB Type-C DFP 应用
- 主板
产品概述
HD3SS2522 是一款配有 DFP CC 逻辑的 2:1 USB 复用器。 根据 USB Type-C 规范，HD3SS2522 用作 DFP。 CC 逻辑块通过监视 CC1 和 CC2 引脚的电压来确定何时连接了 USB 端口。 连接 USB 端口后，CC 逻辑还将确定电缆方向并相应地配置 USB SS 复用器。 HD3SS2522 通过 VBUS_EN 信号来控制传统电源开关，从而为 VBUS 提供 5V 电压。 此外，该器件还可提供相应的控制信号，从而为生态系统实现 USB Type-C 提供 5V VCONN 电源。该器件具有出色的动态特性，可在信号眼图衰减最小的情况下实现高速转换，并且附加抖动极少。 此外，该器件在待机模式下具有较低的电流消耗。

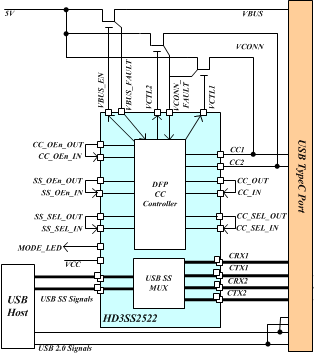

HD3SS2522RHUR 电路图
HD3SS2522RHUR 电路图
