FPC402RHUR

Texas Instruments 专用

产品简介：四端口控制器

查看详情

FPC402RHUR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

FPC402RHUR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：2,000 : ￥37.77794卷带（TR）
  • 系列：-
  • 包装：卷带（TR）
  • 产品状态：在售
  • 应用：-
  • 接口：I2C
  • 电压 - 供电：1.8V ~ 3.3V
  • 封装/外壳：56-WFQFN 裸露焊盘
  • 供应商器件封装：56-WQFN（5x11）
  • 安装类型：表面贴装型

产品特性

  • 跨四个端口进行控制信号管理和 I2C 聚合
  • 结合多个 FPC402，通过单个主机接口总共控制 56 个端口
  • 无需使用分立式 I2C 多路复用器、LED 驱动器和高引脚数 FPGA/CPLD 控制器件
  • 通过处理接近端口的全部低速控制信号来降低 PCB 布线复杂性
  • 可选 I2C（高达 1MHz）或 SPI（高达 10MHz）主机控制接口
  • 从模块中自动预取用户指定的重要数据
  • 在广播模式下可以对所有 FPC402 控制器的全部端口同时执行写操作
  • 用于端口状态指示的高级 LED 功能，包括可编程闪烁和调光功能
  • 可定制中断事件
  • 单独的主机侧 I/O 电压：1.8V 至 3.3V
  • 采用小型 WQFN 封装，能够放置在 PCB 底部、端口下方

产品概述

FPC402 四端口控制器用作低速信号聚合器，适用于 SFP、QSFP 和 Mini-SAS HD 等通用端口类型。FPC402 能够跨四个端口聚合所有低速控制和 I2C 信号，并为主机提供一个易于使用的管理接口（I2C 或 SPI）。使用连接到主机的公共控制接口，多个 FPC402 可用于高端口数应用。FPC402 所采用的设计允许放置在 PCB 底部、压合连接器下方，这样可以简化布线。凭借这种对端口中低速信号的本地控制方法，可以使用 IO 数更少的控制器件（FPGA、CPLD 和 MCU）并减少布线层拥塞，从而降低系统 BOM 成本。
查看全部

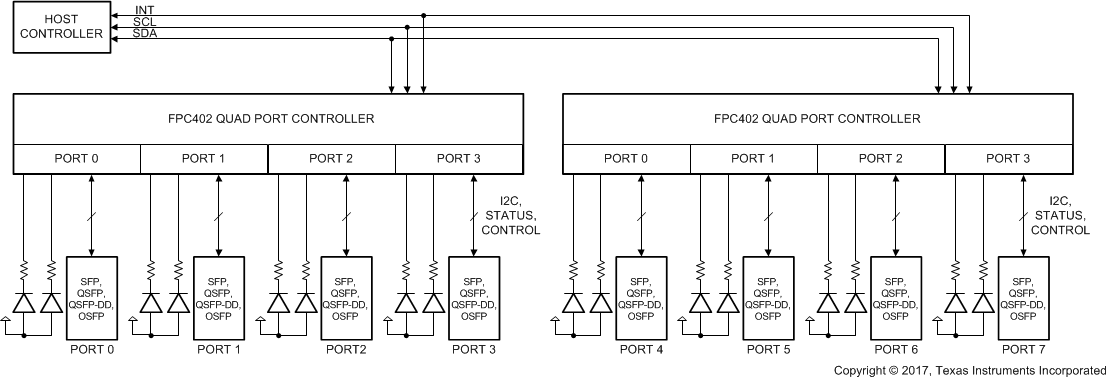

FPC402RHUR 电路图

FPC402RHUR 电路图

FPC402RHUR 电路图
