FPC401RHUR

Texas Instruments 专用

更新日期：2024-04-01

FPC401RHUR

Texas Instruments 专用

产品简介：四端口控制器

查看详情

FPC401RHUR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

FPC401RHUR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：2,000 : ￥34.62978卷带（TR）
  • 系列：-
  • 包装：卷带（TR）
  • 产品状态：在售
  • 应用：控制器
  • 接口：I2C
  • 电压 - 供电：1.8V ~ 3.3V
  • 封装/外壳：56-WFQFN 裸露焊盘
  • 供应商器件封装：56-WQFN（5x11）
  • 安装类型：表面贴装型

产品特性

  • 支持跨四个端口进行控制信号管理和 I2C 聚合
  • 结合多个 FPC401 可通过一个主机接口控制 56 个端口
  • 无需使用分立式 I2C 多路复用器、LED 驱动器和高引脚计数现场可编程门阵列 (FPGA)/复杂可编程逻辑器件 (CPLD) 控制器件
  • 通过处理接近端口的全部低速控制信号来降低 PCB 布线复杂性
  • 可选 I2C（高达 1MHz）或 SPI（高达 10MHz）主机控制接口
  • 从模块中自动预取用户指定的重要数据
  • 单端口和多端口读/写延迟短：SPI 模式 <50µs，I2C 模式 <400µs
  • 广播模式允许对所有 FPC401 控制器的全部端口同步执行写操作
  • 用于指示端口状态的高级 LED 特性， 包括可编程闪烁和调光
  • 可定制中断事件
  • 单独的主机侧 I/O 电压：1.8V 至 3.3V
  • 采用小型四方扁平无引线 (QFN) 封装，能够放置在 PCB 底部的端口下方
  • ToR/聚合/核心交换机和路由器 SFP+/QSFP+ 端口控制
  • SAS 外部电缆管理接口控制
  • 视频交换机和路由器 SFP+/QSFP+ 端口控制

产品概述

FPC401 四端口控制器用作低速信号聚合器，适用于 SFP+、QSFP+ 和 SAS 等通用端口类型。FPC401 能够跨四个端口聚合所有低速控制和 I2C 信号，并为主机提供了一个方便使用的管理接口（I2C 或 SPI）。对于高端口数 应用 来说，可以搭配使用多个 FPC401，而且同样能够为主机提供一个公共控制接口。FPC401 所采用的设计允许放置在 PCB 底部的压合连接器下，这样方便布线。凭借这种本地控制端口低速信号的方法，可以使用 IO 数更少的控制器件（FPGA、CPLD、MCU）并减少布线层拥塞，从而降低系统物料清单 (BOM) 成本。
查看全部

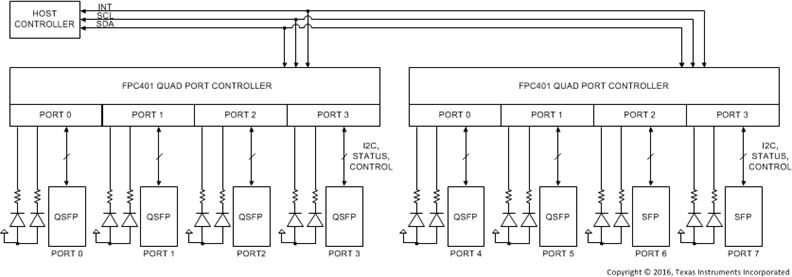

FPC401RHUR 电路图

FPC401RHUR 电路图

FPC401RHUR 电路图
