FDC2214RGHR

Texas Instruments 传感器，电容式触控

产品简介：4 通道、28 位、电容数字转换器

查看详情

FDC2214RGHR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

FDC2214RGHR 中文资料属性参数

  • 现有数量：0现货9,000Factory查看交期
  • 价格：4,500 : ￥35.41682卷带（TR）
  • 系列：-
  • 包装：卷带（TR）
  • 产品状态：在售
  • Digi-Key Programmable：Not Verified
  • 类型：近距探测装置
  • 接近探测：是
  • 输入数：4
  • LED 驱动器通道：-
  • 接口：I2C
  • 分辨率：28 b
  • 电压 - 供电：± 2.7V ~ 3.6V
  • 电流 - 供电：2.1mA
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：16-WFQFN 裸露焊盘
  • 供应商器件封装：16-WQFN（4x4）

产品特性

  • 抗电磁干扰 (EMI) 架构
  • 最高输出速率（每条有源通道）： 13.3ksps（FDC2112，FDC2114） 4.08ksps（FDC2212，FDC2214）
  • 13.3ksps（FDC2112，FDC2114）
  • 4.08ksps（FDC2212，FDC2214）
  • 最大输入电容：250nF（10kHz 频率，1mH 电感时）
  • 传感器激励频率：10kHz 至 10MHz
  • 通道数：2 或 4
  • 分辨率：高达 28 位
  • 系统噪底：100sps 时为 0.3fF
  • 电源电压：2.7V 至 3.6V
  • 功耗：2.1mA（有源）
  • 低功耗休眠模式：35µA
  • 关断电流：200nA
  • 接口：I2C
  • 温度范围：-40°C 至 +125°C

产品概述

电容式传感是一种低功耗、低成本且高分辨率的非接触式感测技术， 适用于 从接近检测和手势识别到远程液位感测领域的各项应用。电容式传感系统中的传感器可以采用任意金属或导体，因此可实现高度灵活的低成本系统设计。 电容式传感应用灵敏度的主要限制因素 在于 传感器的噪声敏感性。FDC2x1x 采用创新型抗 EMI 架构，即使在高噪声环境中也能维持性能不变。 FDC2x1x 是面向电容式传感解决方案的抗噪声和 EMI、高分辨率、高速、多通道电容数字转换器系列。该系列器件采用基于窄带的创新型架构，可对噪声和干扰进行高度抑制，同时在高速条件下提供高分辨率。该系列器件支持宽激励频率范围，可为系统设计带来灵活性。宽频率范围对于导电液体（例如清洁剂、肥皂液和油墨）感测的可靠性特别有用。 FDC221x 经过优化，分辨率高达 28 位，而 FDC211x 的采样速率高达 13.3ksps，便于实现 使用 快速移动目标的应用。250nF 超大最高输入电容支持使用远程传感器并跟踪环境随时间、温度和湿度的变化情况。 FDC2x1x 系列器件面向接近感测和液位感测 应用， 适用于所有液体类型。如果非导电液位感测 应用 存在干扰（例如人手），建议使用集成有源屏蔽驱动器的 FDC1004。
查看全部

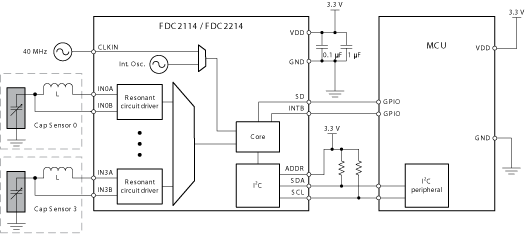

FDC2214RGHR 电路图

FDC2214RGHR 电路图

FDC2214RGHR 电路图
