FDC2214QRGHRQ1

Texas Instruments 传感器，电容式触控

更新日期：2024-04-01

FDC2214QRGHRQ1

Texas Instruments 传感器，电容式触控

产品简介：4 通道、28 位、汽车类电容数字转换器

查看详情

FDC2214QRGHRQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
FDC2214QRGHRQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
FDC2214QRGHRQ1
TI(德州仪器)
WQFN-16
2022+
145
上海市
-
原装可开发票

FDC2214QRGHRQ1 中文资料属性参数

现有数量：2,307现货4,500Factory
价格：1 : ￥49.77000剪切带（CT）4,500 : ￥38.95850卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
Digi-Key Programmable：Not Verified
类型：近距探测装置
接近探测：是
输入数：4
LED 驱动器通道：-
接口：I2C
分辨率：28 b
电压 - 供电：2.7V ~ 3.6V
电流 - 供电：2.1mA
工作温度：-40°C ~ 125°C
安装类型：表面贴装型
封装/外壳：16-WFQFN 裸露焊盘
供应商器件封装：16-WQFN（4x4）

产品特性

适用于汽车电子应用
具有符合 AEC-Q100 标准的下列结果：器件温度 1 级：环境运行温度范围为 -40°C 至 +125°C 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2 器件组件充电模式 (CDM) ESD 分类等级 C5
器件温度 1 级：环境运行温度范围为 -40°C 至 +125°C
器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2
器件组件充电模式 (CDM) ESD 分类等级 C5
抗电磁干扰 (EMI) 架构
最高输出速率（每条激活通道）： 13.3KSPS（FDC2112-Q1 和 FDC2114-Q1） 4.08KSPS（FDC2212-Q1 和 FDC2214-Q1）
13.3KSPS（FDC2112-Q1 和 FDC2114-Q1）
4.08KSPS（FDC2212-Q1 和 FDC2214-Q1）
最大输入电容：250nF（10kHz 频率，1mH 电感时）
传感器激励频率：10kHz 至 10MHz
通道数：2 或 4
分辨率：高达 28 位
均方根 (RMS) 噪声：0.3fF（100SPS 且 f传感器 = 5MHz 时）
电源电压：2.7V 至 3.6V
功耗：2.1mA（有源）
低功耗休眠模式：35μA
关断电流：200nA
接口：I2C
温度范围：-40°C 至 +125°C
抗 EMI 型接近度传感器
抗 EMI 型手势识别
抗 EMI 型外来物体检测
抗 EMI 型雨/雾/冰/雪传感器
汽车车门/脚踢传感器

产品概述

电容式传感是一种低功耗、低成本且高分辨率的非接触式感测技术，适用于接近度检测、手势识别等各类应用。电容式传感系统中的传感器可以采用任意金属或导体，因此可实现高度灵活的低成本系统设计。电容式传感应用灵敏度的主要限制因素在于传感器的噪声敏感性。FDC2x1x-Q1 采用创新型抗 EMI 架构，即使在高噪声环境中也能使性能保持不变。 FDC2x1x-Q1 是面向电容式传感解决方案的抗噪声和 EMI、高分辨率、高速、多通道电容-数字转换器系列。该系列器件采用基于窄带的创新型架构，可对噪声和干扰进行高度抑制，同时在高速条件下提供高分辨率。该系列器件支持宽激励频率范围，可为系统设计带来灵活性。

查看全部

FDC2214QRGHRQ1 数据手册

数据手册	说明	数量	操作
FDC2214QRGHRQ1	Capacitive Touch Proximity Detector 16-WQFN (4x4)	60页,1.86M	查看

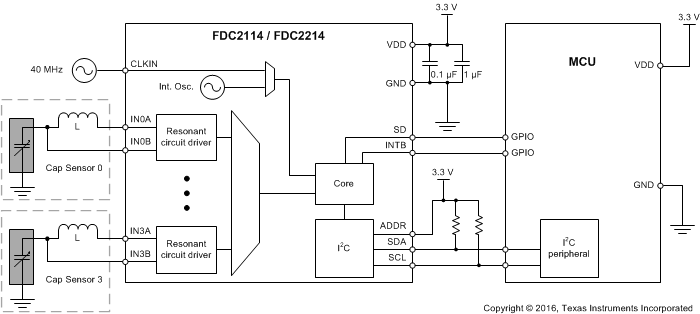

FDC2214QRGHRQ1 电路图
