FDC1004QDGSRQ1

Texas Instruments 传感器，电容式触控

更新日期：2024-04-01

FDC1004QDGSRQ1

Texas Instruments 传感器，电容式触控

产品简介：具有源屏蔽驱动器的 4 通道、16 位、汽车类电感数字转换器

查看详情

FDC1004QDGSRQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
FDC1004QDGSRQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
FDC1004QDGSRQ1
TI(德州仪器)
VSSOP-10
2022+
12000
上海市
-
原装可开发票

FDC1004QDGSRQ1 中文资料属性参数

现有数量：3,608现货7,000Factory
价格：1 : ￥49.13000剪切带（CT）3,500 : ￥30.95692卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
Digi-Key Programmable：Not Verified
类型：近距探测装置
接近探测：是
输入数：4
LED 驱动器通道：-
接口：I2C
分辨率：16 b
电压 - 供电：3V ~ 3.6V
电流 - 供电：750μA
工作温度：-40°C ~ 125°C
安装类型：表面贴装型
封装/外壳：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
供应商器件封装：10-VSSOP

产品特性

符合汽车应用要求
符合 AEC-Q100 标准的下列结果器件温度等级 1：-40°C 至 125°C 的环境运行温度范围器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2 器件组件充电模式 (CDM) ESD 分类等级 C5
器件温度等级 1：-40°C 至 125°C 的环境运行温度范围
器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2
器件组件充电模式 (CDM) ESD 分类等级 C5
输入范围：±15pF
测量分辨率：0.5fF
最大偏置电容：100pF
可编程输出速率：100/200/400S/s
最大屏蔽负载：400pF
电源电压：3.3V
温度范围：–40°C 至 125°C
电流消耗: 工作时：750µA 待机时：29µA
工作时：750µA
待机时：29µA
接口：I2C
通道数：4
接近传感器
手势识别
汽车车门/脚踢传感器
汽车雨滴传感器
远程和直接液位传感器
高分辨率金属分析
雨/雾/冰/雪传感器
材料尺寸检测

产品概述

采用接地电容传感器的电容式感测是一种超低功耗、低成本且高分辨率的非接触式感测技术，适用于接近传感、手势识别、材料分析和远程液位感测等各类应用。电容式传感系统中的传感器可以采用任意金属或导体，因此可实现高度灵活的低成本系统设计。 FDC1004Q 是一款面向电容式传感解决方案的高分辨率 4 通道电容数字转换器，并且符合 AEC-Q100 标准。每个通道的满量程范围均为 ±15pF，可处理高达 100pF 的传感器偏置电容，该偏置电容既可以在内部编程，也可以是一个外部电容，用于跟踪环境随时间和温度的变化。凭借较高的偏置电容能力，可以使用远程传感器。此外，FDC1004Q 还包含用于实现传感器屏蔽的屏蔽驱动器，不但可降低电磁干扰 (EMI)，而且有助于聚焦电容传感器的传感方向。 FDC1004Q 外形小巧，非常适合空间受限类应用。 FDC1004Q 采用 10 引脚超薄小外形尺寸 (VSSOP) 封装，支持在量产过程中进行光学检测，并且具有用于连接 MCU 的 I2C 接口。

查看全部

FDC1004QDGSRQ1 数据手册

数据手册	说明	数量	操作
FDC1004QDGSRQ1	Capacitive Touch Proximity Only 10-VSSOP	29页,1.14M	查看

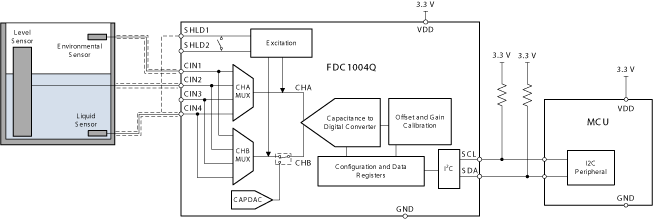

FDC1004QDGSRQ1 电路图
