更新日期：2024-04-01 00:04:00
产品简介：400Mbps LVDS 单路高速差分驱动器
查看详情DSLVDS1001DBVR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
DSLVDS1001DBVR 中文资料属性参数
- 现有数量：419现货
- 价格：1 : ￥6.92000剪切带（CT）1,000 : ￥3.14816卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
- 产品状态：在售
- 类型：驱动器
- 协议：LVDS
- 驱动器/接收器数：1/0
- 双工：-
- 接收器滞后：-
- 数据速率：400Mbps
- 电压 - 供电：3V ~ 3.6V
- 工作温度：-40°C ~ 85°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：SC-74A，SOT-753
- 供应商器件封装：SOT-23-5
产品特性
- 旨在用于信号传输速率高达 400Mbps 的应用
- 单个 3.3V 电源（3V 至 3.6V 的范围）
- 700ps（100ps 典型值）最大差动偏斜
- 1.5ns 最大传播延迟
- 驱动小摆幅 (±350mV) 差动信号电平
- 断电保护（TRI-STATE 中的输出）
- 直通引脚排列可简化 PCB 布局
- 低功耗（3.3V 典型电压下为 23mW）
- 5 引脚 SOT-23 封装
- 符合或超出 ANSI TIA/EIA-644-A 标准
- 工业工作温度范围（–40°C 至 +85°C）
产品概述
DSLVDS1001 器件是一款单通道、低电压差动信号 (LVDS) 驱动器，专为需要低功耗、低噪声和高数据速率的 应用 而设计。此外，它还可以尽可能减小短路故障电流。该器件旨在使用 LVDS 技术支持高达 400Mbps (200MHz) 的数据速率。DSLVDS1001 接受 3.3V LVCMOS/LVTTL 输入电平，输出具有低电磁干扰 (EMI) 的低电压（±350mV 典型值）差动信号。该器件采用旨在轻松实施 PCB 布局的 5 引脚 SOT-23 封装。DSLVDS1001 可与配套的单线接收器 DSLVDS1002 或任何 LVDS 接收器配对，提供高速 LVDS 接口。

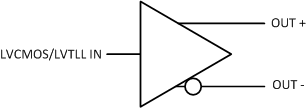

DSLVDS1001DBVR 电路图
DSLVDS1001DBVR 电路图
