产品简介:10MHz 至 43MHz 18 位色彩 FPD-Link II 串行器

查看详情

DS90UR903QSQE/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DS90UR903QSQE/NOPB 中文资料属性参数

  • 现有数量:61现货5,000Factory
  • 价格:1 : ¥81.57000剪切带(CT)250 : ¥58.28932卷带(TR)
  • 系列:Automotive, AEC-Q100
  • 包装:卷带(TR)剪切带(CT)Digi-Reel? 得捷定制卷带
  • 产品状态:在售
  • 功能:串行器
  • 数据速率:903Mbps
  • 输入类型:LVCMOS
  • 输出类型:FPD 链路 II,LVDS
  • 输入数:21
  • 输出数:1
  • 电压 - 供电:1.71V ~ 1.89V,3V ~ 3.6V
  • 工作温度:-40°C ~ 105°C(TA)
  • 安装类型:表面贴装型
  • 封装/外壳:40-WFQFN 裸露焊盘
  • 供应商器件封装:40-WQFN(6x6)

产品特性

  • 10MHz 至 43MHz 输入并行端口时钟 (PCLK) 支持
  • 210Mbps 至 903Mbps 数据吞吐量
  • 单个差分对互连
  • 具有 DC 平衡编码的嵌入式时钟以支持 AC 耦合互连
  • 能够驱动长达 10 米的屏蔽双绞线
  • 用于器件配置的 I2C 兼容串口
  • 单个硬件器件寻址引脚
  • LOCK(锁定)输出报告引脚以验证链路完整性
  • 集成端接电阻器
  • 1.8V 或 3.3V 兼容并行总线接口
  • 1.8V 单电源
  • 符合 ISO 10605 静电放电 (ESD) 以及 IEC 61000-4-2 ESD 标准
  • 汽车应用级产品:符合 AEC-Q100 2 级要求
  • 温度范围:-40°C 至 +105°C
  • 解串器上无需基准时钟
  • 可编程接收均衡
  • 电磁干扰 (EMI) / 电磁兼容性 (EMC) 迁移 DES 可编程展频 (SSCG) 输出 DES 接收器交错输出
  • DES 可编程展频 (SSCG) 输出
  • DES 接收器交错输出
  • 汽车显示系统 中央信息显示屏 导航显示屏 后座娱乐系统
  • 中央信息显示屏
  • 导航显示屏
  • 后座娱乐系统

产品概述

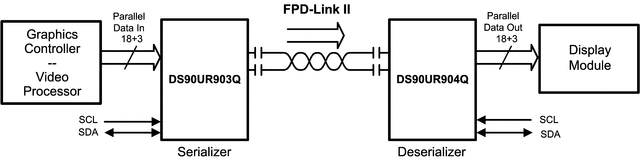

DS90UR903Q/DS90UR904Q 芯片组提供一个具有高速正向通道的 FPD-Link II 接口,用来实现单一差分对上的数据传输。 此串化器/解串器对针对图形主机控制器与显示模块间的直接连接。 这个芯片组非常适合于将视频数据驱动至要求 18 位色深(RGB666 + HS,VS 和 DE)的显示屏。 此串化器转换一个单个高速串行数据流上的 21 位数据。 这个单个串行数据流通过消除并行数据与时钟路径间的偏差,简化了印刷电路板 (PCB) 走线和电缆上的宽数据总线传输。 这样,通过限制数据路径的宽度,大大节省了系统成本,相应地减少了 PCB 层数、电缆宽度以及连接器尺寸和引脚数量。 解串器输入提供均衡控制来补偿较长距离介质上的损耗。 内部 DC 均衡编码/解码被用来支持 AC 耦合互连。 此串化器采用 40 引脚超薄型四方扁平无引线 (WQFN) 封装,而解串器采用 48 引脚 WQFN 封装。

DS90UR903QSQE/NOPB 数据手册

数据手册 说明 数量 操作
DS90UR903QSQE/NOPB

903Mbps Serializer 21 Input 1 Output 40-WQFN (6x6)

44页,1.5M 查看

DS90UR903QSQE/NOPB 电路图

DS90UR903QSQE/NOPB 电路图

DS90UR903QSQE/NOPB 电路图
