DS90UB934TRGZRQ1

Texas Instruments 串行器，解串器

更新日期：2024-04-01

DS90UB934TRGZRQ1

Texas Instruments 串行器，解串器

产品简介：适用于 1MP/60fps 和 2MP/30fps 摄像机的 12 位 100MHz FPD-Link III 解串器

查看详情

DS90UB934TRGZRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DS90UB934TRGZRQ1 中文资料属性参数

  • 现有数量：2,500现货
  • 价格：1 : ￥150.25000剪切带（CT）2,500 : ￥107.32368卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 功能：解串器
  • 数据速率：1.87Gbps
  • 输入类型：FPD 链路 III，LVDS
  • 输出类型：LVCMOS
  • 输入数：1
  • 输出数：12
  • 电压 - 供电：1.71V ~ 1.89V
  • 工作温度：-40°C ~ 105°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：48-VFQFN 裸露焊盘
  • 供应商器件封装：48-VQFN（7x7）

产品特性

  • 符合汽车应用要求
  • 符合面向汽车应用的 AEC-Q100 标准，其中包括以下特性： 器件温度等级 2：–40°C 至 +105°C 环境工作温度范围 器件 HBM ESD 分类等级 ±2 kV 器件 CDM ESD 分类等级 C4
  • 器件温度等级 2：–40°C 至 +105°C 环境工作温度范围
  • 器件 HBM ESD 分类等级 ±2 kV
  • 器件 CDM ESD 分类等级 C4
  • 在 12 位模式下以高达 100MHz 的频率运行，以支持 1MP/60fps 和 2MP/30fps 成像器以及卫星雷达
  • 可配置的 12 位并行 CMOS，可与 DS90UB913A/933 串行器兼容
  • 自适应均衡功能可补偿电缆老化和劣化效应
  • 具有数据保护功能的超低延迟双向控制数据通道
  • 电缆链路检测诊断
  • 支持同轴电缆供电 (PoC) 运行模式
  • 符合 ISO 10605 和 IEC 61000-4-2 ESD 标准
  • 低辐射发射和低传导发射
  • BIST（内置自检）

产品概述

DS90UB934-Q1 FPD-Link III 解串器与 DS90UB913A/933-Q1 串行器配合使用，通过超高速正向通道和嵌入式双向控制通道来支持视频传输需求。DS90UB934-Q1 将 FPD-Link III 流转换到并行 CMOS 输出接口，该接口旨在以 1MP/60fps 和 2MP/30fps 的分辨率支持高达 12 位的 100MHz 汽车图像传感器。DS90UB933/934 芯片组完全符合 AEC-Q100 标准，旨在通过 50Ω 单端同轴电缆或 100Ω 屏蔽双绞线 (STP) 电缆组件接收数据。DS90UB934-Q1 采用先进的自适应均衡器，因此无需额外的编程即可支持各种电缆长度和类型。DS90UB934-Q1 与先前几代的 ADAS FPD-Link III 解串器器件（如 DS90UB914A-Q1）相比有所改进，具有更高的带宽支持和其他增强。
查看全部

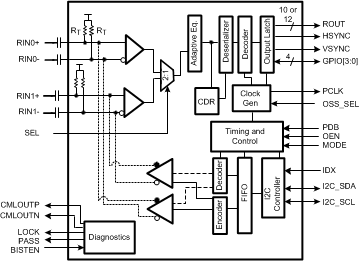

DS90UB934TRGZRQ1 电路图

DS90UB934TRGZRQ1 电路图

DS90UB934TRGZRQ1 电路图
