DS90UB914ATRHSTQ1

Texas Instruments 串行器，解串器

产品简介：25-100MHz 10/12 位 FPD-Link III 解串器

查看详情

DS90UB914ATRHSTQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DS90UB914ATRHSTQ1 中文资料属性参数

  • 现有数量：2,253现货10,000Factory
  • 价格：1 : ￥77.67000剪切带（CT）250 : ￥55.46488卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 功能：解串器
  • 数据速率：1.4Gbps
  • 输入类型：FPD 链路 III，LVDS
  • 输出类型：LVCMOS
  • 输入数：1
  • 输出数：12
  • 电压 - 供电：1.71V ~ 3.6V
  • 工作温度：-40°C ~ 105°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：48-WFQFN 裸露焊盘
  • 供应商器件封装：48-WQFN（7x7）

产品特性

  • 符合汽车类 应用要求 AEC-Q100 标准 器件温度 2 级：-40℃ 至 +105℃ 环境工作温度范围器件 HBM ESD 分类等级 ±8kV器件 CDM ESD 分类等级 C6
  • 器件温度 2 级：-40℃ 至 +105℃ 环境工作温度范围
  • 器件 HBM ESD 分类等级 ±8kV
  • 器件 CDM ESD 分类等级 C6
  • 支持 25MHz 至 100MHz 输入像素时钟
  • 可编程数据有效载荷： 10 位有效载荷，高达 100MHz 12 位有效载荷，高达 75MHz
  • 10 位有效载荷，高达 100MHz
  • 12 位有效载荷，高达 75MHz
  • 连续低延迟双向控制接口通道，带有 I2C 接口，支持 400kHz 传输速率
  • 2:1 多路复用器，可在两个输入映像之间进行选择
  • 能够接收长达 15m 的同轴电缆或 20m 的屏蔽双绞线电缆
  • 稳健的同轴电缆供电 (PoC) 运行
  • 接收端均衡器自动适应电缆损耗的变化
  • LOCK 输出报告引脚和 @SPEED BIST 诊断功能，可验证链路完整性
  • 1.8V 单电源
  • 符合 ISO 10605 和 IEC 61000-4-2 ESD 标准
  • 使用可编程扩展频谱 (SSCG) 和接收器交错输出缓解 EMI/EMC

产品概述

DS90UB914A-Q1 器件提供一个具有高速正向通道和双向控制通道的 FPD-Link III 接口，用于实现单一同轴电缆或差分对上的数据传输。DS90UB914A-Q1 器件的高速正向通道和双向控制通道数据路径上均包含差分信令。该解串器针对电子控制单元 (ECU) 中成像器与视频处理器的连接。该器件非常适用于驱动需要高达 12 位像素深度、2 个同步信号以及双向控制通道总线的视频数据。该解串器 特有 一个多路复用器，可在两个输入成像器之间进行选择，每次激活一个。主视频传输将 10 位或 12 位数据转换为单条高速串行数据流，另外一个独立的低延迟双向控制通道传输负责接收来自 I2C 端口的控制信息，与视频消隐期无关。凭借德州仪器 (TI) 的嵌入式时钟技术，可在单一差分对上进行透明的全双工通信，从而运载不对称的双向控制通道信息。这个单个串行数据流通过消除并行数据与时钟路径间的偏差，简化了印刷电路板 (PCB) 走线和电缆上的宽数据总线传输。这样，通过限制数据路径的宽度，大大节省了系统成本，相应地减少了 PCB 层数、电缆宽度以及连接器尺寸和引脚数量。此外，解串器输入还提供自适应均衡功能来补偿较长距离介质上的损耗。内部 DC 均衡编码/解码用于支持 AC 耦合互连。
查看全部

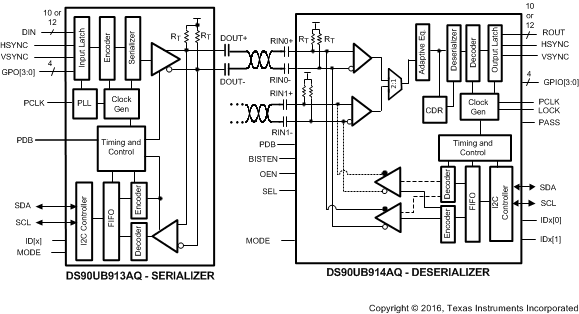

DS90UB914ATRHSTQ1 电路图

DS90UB914ATRHSTQ1 电路图

DS90UB914ATRHSTQ1 电路图
