DS80PCI402SQ/NOPB

Texas Instruments 信号缓冲器、中继器、分离器

更新日期：2024-04-01 00:04:00

DS80PCI402SQ/NOPB

Texas Instruments 信号缓冲器、中继器、分离器

产品简介：具有均衡和去加重功能的 2.5/5.0/8.0Gbps 4 通道 PCI Express 转接驱动器

查看详情

DS80PCI402SQ/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DS80PCI402SQ/NOPB 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥87.45000剪切带（CT）2,000 : ￥62.43854卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 类型：缓冲器，转接驱动器
  • 应用：PCIe
  • 输入：CML
  • 输出：CML
  • 数据速率（最大值）：8Gbps
  • 通道数：8
  • 延迟时间：200ps
  • 信号调节：输入均衡，输出去加重
  • 电容 - 输入：10 pF
  • 电压 - 供电：2.375V ~ 3.6V
  • 电流 - 供电：-
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：54-WFQFN 裸露焊盘
  • 供应商器件封装：54-WQFN（10x5.5）

产品特性

  • 品类齐全的产品系列，经过验证的系统互操作性 DS80PCI102：x1 PCIe Gen-1、Gen-2 和 Gen-3 DS80PCI402：x4 PCIe Gen-1、Gen-2 和 Gen-3 DS80PCI800：x8/x16 PCIe Gen-1、Gen-2 和 Gen-3
  • DS80PCI102：x1 PCIe Gen-1、Gen-2 和 Gen-3
  • DS80PCI402：x4 PCIe Gen-1、Gen-2 和 Gen-3
  • DS80PCI800：x8/x16 PCIe Gen-1、Gen-2 和 Gen-3
  • 自动速率检测且可调节至 Gen-1、Gen-2 和 Gen-3 速率
  • 无缝支持第 3 代发送 FIR 握手
  • 接收器均衡（最高 36dB），发送去加重功能（最高 12dB）
  • 可调节发送 VOD：0.8 至 1.3Vp-p （引脚模式）
  • FR4 或 10m 30awg PCIe 电缆 40 英寸后 8Gbps 时的残余确定性抖动为 0.2UI
  • 可关闭未使用通道来实现低功率耗散：65mW/通道
  • 自动接收器检测（热插拔）
  • 多个配置模式：引脚/SMBus/直接 EEPROM 负载
  • 直通引脚分配：54 引脚 WQFN （10mm × 5.5mm，0.5mm 间距）
  • 单电源电压：2.5V 或 3.3V（可选）
  • ±5kV HBM ESD 等级
  • 工作温度范围：-40°C 至 85°C

产品概述

DS80PCI402 是一款具有 4 级输入均衡功能的低功耗 4 通道中继器，还具有一个输出去加重功能驱动器，用于增强板对板或电缆互连中 PCI Express 串行链路的覆盖范围。此器件非常适合 x4（或更低）PCI-Express 配置，它可以自动检测并适应 Gen-1、Gen-2 和 Gen-3 数据速率，便于系统升级。 DS80PCI402 提供可编程发送去加重功能（高达 12dB），发送 VOD（高达 1300mVp-p）和接收均衡（高达 36dB），以便在有损耗铜缆（10 米或以上）或带有多个连接器的背板（40 英寸或以上）中实现更长距离的传输。接收器可以打开由于互连介质引入的码间串扰 (ISI) 而完全关闭的输入眼图。可通过引脚或软件 (SMBus/I2C) 轻松应用这些可编程设置，或通过外部 EEPROM 加载这些设置。当运行在 EEPROM 模式下时，配置信息在加电时自动载入，这样就免除了对于外部微控制器或软件驱动程序的需要。
查看全部

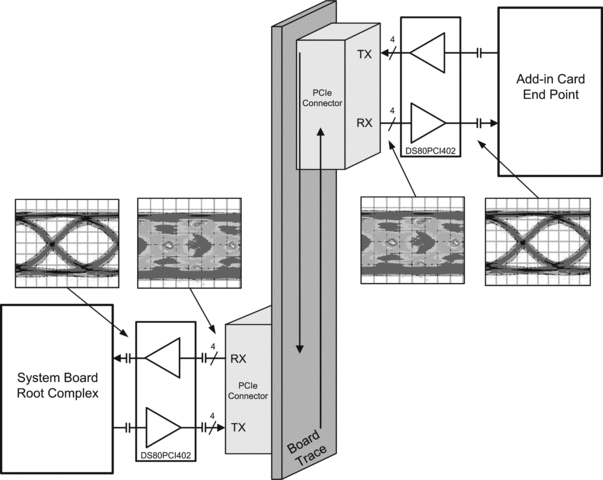

DS80PCI402SQ/NOPB 电路图
