产品简介：PI 总线收发器
查看详情DS1776E/883 中文资料属性参数
- 现有数量：0现货1,090Factory
- 价格：在售
- 系列：*
- 包装：管件
- 产品状态：在售
- 类型：-
- 协议：-
- 驱动器/接收器数：-
- 双工：-
- 接收器滞后：-
- 数据速率：-
- 电压 - 供电：-
- 工作温度：-
- 安装类型：-
- 封装/外壳：-
- 供应商器件封装：-
产品特性
- 类似于桥接负载 (BTL)
- 低功耗 ICCL = 41mA（最大值）
- B 输出控制的斜率
- B 输入抗扰度：4ns（典型值）
- 与 Signetics 54F776 引脚和功能兼容
产品概述
DS1776 是一款八路 PI 总线收发器。 A 到 B 的路径被锁存。 B 输出是串联肖特基二极管的集电极开路输出，可确保将 B 输出负载降至最低。 B 输出还具有斜升和斜降时间（典型值为 2.5ns），可确保将 PI 总线振铃最小化。 B 输入具有毛刺脉冲抑制电路，典型值为 4ns。该器件采用德州仪器 (TI) 的双极互补金属氧化物半导体 (Bi-CMOS) 工艺设计，在工作和禁用状态下均可实现低功耗。 其交流性能针对 PI 总线的互操作性要求进行了优化。DS1776 是一款八路锁存收发器，旨在为高性能线或总线提供电气接口。 该总线的负载特性阻抗范围为 20Ω 至 50Ω，两端采用 30Ω 至 40Ω 范围内的电阻进行端接。DS1776 是一款具有集电极开路 B 和三态 A 端口输出驱动器的八路双向收发器。 该器件为 A 端口信号提供了锁存功能。 B 端口输出驱动器设计为在 2V 电压时具有 100mA 灌电流，并且特有受控线性斜坡，能够最大限度降低总线上的串扰和振铃。该器件提供了独立的高电平控制电压 (VX)，以防止 A 侧输出高电平超过未来高密度处理器的电源电压。 对于 5V 系统，VX 连接至 VCC。
DS1776E/883 数据手册
| 数据手册 | 说明 | 数量 | 操作 |
|---|---|---|---|
 DS1776E/883
|
PI-Bus Transceiver |
11 Pages页,205K | 查看 |

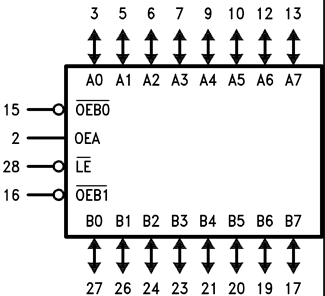

DS1776E/883 电路图
