DS125DF410SQE/NOPB

Texas Instruments 专用

更新日期：2024-04-01 00:04:00

DS125DF410SQE/NOPB

Texas Instruments 专用

产品简介：具有自适应 EQ、CDR 和 DFE 的 9.8 至 12.5Gbps 四通道重定时器

查看详情

DS125DF410SQE/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DS125DF410SQE/NOPB 中文资料属性参数

  • 现有数量：0现货3,000Factory查看交期
  • 价格：1 : ￥219.02000剪切带（CT）250 : ￥170.23920卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 应用：以太网
  • 接口：I2C
  • 电压 - 供电：2.375V ~ 2.625V
  • 封装/外壳：48-WFQFN 裸露焊盘
  • 供应商器件封装：48-WQFN（7x7）
  • 安装类型：表面贴装型

产品特性

  • 每个通道独立锁定到 9.8 至 12.5Gbps 的数据速率和约数
  • 基于协议选择模式的快速锁定操作
  • 低延迟（约 300ps）
  • 具有自适应均衡功能，可在 5GHz 频率下提供最高 34dB 的升压
  • 可调节的发送 VOD：600 至 1300mVp-p
  • 可调节发送去加重功能：最高达 -15dB
  • 典型功耗 (EQ + DFE + CDR + DE)：每通道 180mW
  • 可编程的输出极性反转
  • 输入信号检测，CDR 锁定检测/指示器
  • 片上眼图监视器 (EOM)，伪随机二进制序列 (PRBS) 发生器
  • 2.5V±5% 单电源
  • 系统管理总线 (SMbus)/EEPROM 配置模式
  • 工作温度范围为 -40°C 至 85°C
  • 48 引脚 7mm x 7mm 超薄四方扁平无引线 (WQFN) 封装
  • 可轻松在中继器与重定时器之间进行引脚兼容升级DS100RT410 (EQ + CDR + DE)：10.3125GbpsDS100DF410 (EQ + DFE + CDR + DE)：10.3125GbpsDS110RT410 (EQ + CDR + DE)：8.5–11.3GbpsDS110DF410 (EQ + DFE + CDR + DE)：8.5–11.3GbpsDS125RT410 (EQ + CDR + DE)：9.8–12.5GbpsDS125DF410 (EQ + DFE + CDR + DE)：9.8–12.5GbpsDS100BR410 (EQ + DE)：最高为 10.3125Gbps
  • DS100RT410 (EQ + CDR + DE)：10.3125Gbps
  • DS100DF410 (EQ + DFE + CDR + DE)：10.3125Gbps
  • DS110RT410 (EQ + CDR + DE)：8.5–11.3Gbps
  • DS110DF410 (EQ + DFE + CDR + DE)：8.5–11.3Gbps
  • DS125RT410 (EQ + CDR + DE)：9.8–12.5Gbps
  • DS125DF410 (EQ + DFE + CDR + DE)：9.8–12.5Gbps
  • DS100BR410 (EQ + DE)：最高为 10.3125Gbps

产品概述

DS125DF410 是一款具有集成信号调节功能的四通道重定时器。该器件包含完全自适应性连续时间线性均衡器 (CTLE)、自校准 5 抽头判决反馈均衡器 (DFE)、时钟和数据恢复 (CDR) 锁定检测以及发送去加重 (DE) 驱动器，可在有损且存在串扰的高速串行链路中实现数据传输，比特误差率 (BER) < 1×10-15。每个通道的数据传输速率均可独立锁定在 9.8Gbps 至 12.5Gbps 范围内（及其相应的 1/2、1/4 和 1/8 子速率上），从而支持各类通信协议。该器件使用一个 25MHz 的晶振时钟来加速 CDR 锁定过程。该时钟不用于校准锁相环 (PLL)，无需与串行数据同步。可编程设置既可以通过 SMBus (I2C) 接口来应用，也可以通过外部 EEPROM 进行加载。凭借片上眼图监视器和 PRBS 发生器，可以在系统调通或现场调试过程中实时测量高速串行数据。
查看全部

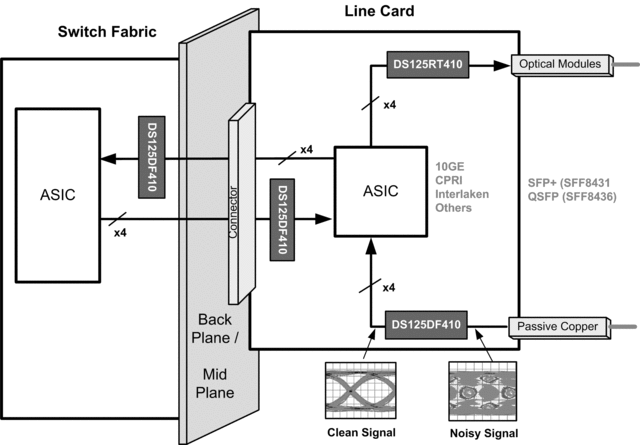

DS125DF410SQE/NOPB 电路图

DS125DF410SQE/NOPB 电路图

DS125DF410SQE/NOPB 电路图
