DS125BR800SQ/NOPB

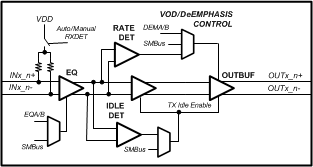

DS125BR800 器件是一款超低功耗、高性能的多协议中继器/转接驱动器，设计用于支持速率高达 12.5Gbps 的八通道 PCIe 3 代/2 代/1 代、10G-KR 以及其他高速接口串行协议。接收器的连续时间线性均衡器 (CTLE) 可在 6.25GHz (12.5Gbps) 时为八个通道分别提供高达 +30dB 的增强功能，能够打开一个因码间干扰 (ISI)（由 30in 以上电路板迹线或 8m 以上铜缆等互连介质引起）而完全关闭的输入眼型状态，从而通过主机控制器确保实现无错误端到端链接。发送器提供高达 -12dB 的去加重增强以及 700mV 至 1300mV 的输出电压幅度控制，以便在互连通道内的实体布局方面实现最大限度的灵活性。在 10G-KR 和 PCIe 3 代模式下运行时，DS125BR800 允许主控制器和端点优化完整链路并协商发射均衡器系数。这种链路协商协议的无缝管理可确保系统级互操作性和最小延迟。DS125BR800 拥有每通道 65mW（典型值）的低功耗，可选择关闭不使用的通道，能够实现高效节能的系统设计。需要一个 3.3V 或 2.5V 单电源来为此器件供电。可通过引脚、软件（SMBus 或 I2C）轻松应用这些可编程设置，或者通过外部 EEPROM 加载这些设置。当运行在 EEPROM 模式下时，配置信息在加电时自动载入，这样就免除了对于外部微控制器或软件驱动程序的需要。
