DS110RT410SQE/NOPB

专用

产品简介：具有自适应 EQ 和 CDR 的 8.5 至 11.3Gbps 四通道重定时器

查看详情

DS110RT410SQE/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DS110RT410SQE/NOPB 中文资料属性参数

  • 现有数量：0现货2,750Factory查看交期
  • 价格：250 : ￥155.54780卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 应用：以太网
  • 接口：I2C
  • 电压 - 供电：2.375V ~ 2.625V
  • 封装/外壳：48-WFQFN 裸露焊盘
  • 供应商器件封装：48-WQFN（7x7）
  • 安装类型：表面贴装型

产品特性

  • 每条通道的数据传输速率均可独立锁定至 8.5Gbps 至 11.3Gbps 及其子速率范围内
  • 支持 1/2、1/4 或 1/8 的子速率
  • 基于协议选择模式的快速锁定操作
  • 低延迟（约 300ps）
  • 具有自适应均衡功能，可在 5GHz 频率下提供最高 34dB 的升压
  • 可调节的发送 VOD：600 至 1300mVp-p
  • 可调节发送去加重功能：最高达 -12dB
  • 典型功耗（均衡器 (EQ) + 动态范围控制 (DRC) + 去加重 (DE)）：150mW/通道
  • 可编程的输出极性反转
  • 输入信号检测，CDR 锁定检测和指示器
  • 片上眼图监视器 (EOM)，伪随机二进制序列 (PRBS) 发生器
  • 2.5V±5% 单电源
  • 系统管理总线 (SMbus) 和电可擦除可编程只读存储器 (EEPROM) 配置模式
  • 工作温度范围为 -40°C 至 85°C
  • 48 引脚 7mm x 7mm 超薄四方扁平无引线 (WQFN) 封装
  • 可轻松在中继器与重定时器之间进行引脚兼容升级DS100RT410 (EQ + CDR + DE)：10.3125Gbps DS100DF410 (EQ + DFE + CDR + DE)：10.3125Gbps DS110RT410 (EQ + CDR + DE)：8.5Gbps 至11.3Gbps DS110DF410 (EQ + DFE + CDR + DE)：8.5Gbps 至 11.3Gbps DS125RT410 (EQ + CDR + DE)：9.8Gbps 至12.5Gbps DS125DF410 (EQ + DFE + CDR + DE)：9.8Gbps 至 12.5Gbps DS100BR410 (EQ + DE)：最高为 10.3125Gbps
  • DS100RT410 (EQ + CDR + DE)：10.3125Gbps
  • DS100DF410 (EQ + DFE + CDR + DE)：10.3125Gbps
  • DS110RT410 (EQ + CDR + DE)：8.5Gbps 至11.3Gbps
  • DS110DF410 (EQ + DFE + CDR + DE)：8.5Gbps 至 11.3Gbps
  • DS125RT410 (EQ + CDR + DE)：9.8Gbps 至12.5Gbps
  • DS125DF410 (EQ + DFE + CDR + DE)：9.8Gbps 至 12.5Gbps
  • DS100BR410 (EQ + DE)：最高为 10.3125Gbps
  • 前端口 SFF 8431 (SFP+) 光学铜缆和直连铜缆
  • 背板长度延长，数据重定时器
  • 以太网：10GbE、1GbE
  • 光纤通道，无限带宽技术
  • 其他高达 11.3Gbps 的专有数据传输速率

产品概述

DS110RT410 是一款具有集成信号调节功能的四通道重定时器。 该器件包含完全自适应性连续时间线性均衡器 (CTLE)、时钟和数据恢复 (CDR) 以及发送去加重 (DE) 驱动器，可在有损且存在串扰的高速串行链路中实现数据传输，比特误差率 (BER) < 1 × 10-15。 DS110DF410 器件具有自校准 5 抽头判决反馈均衡器 (DFE)，是串扰较为严重的信道的理想选择。每个通道的数据传输速率均可独立锁定在 8.5Gbps 至 11.3Gbps 范围内（及其相应的 1/2、1/4 和 1/8 子速率上），从而支持各类通信协议。 该器件使用一个 25MHz 的晶振时钟来加速 CDR 锁定过程。 该时钟不用于校准锁相环 (PLL)，无需与串行数据同步。可编程设置既可以通过 SMBus (I2C) 接口进行应用，也可以通过外部 EEPROM 进行加载。 凭借片上眼图监视器和 PRBS 发生器，可以在系统调通或现场调试过程中实时测量高速串行数据。
查看全部

DS110RT410SQE/NOPB 数据手册

数据手册 说明 数量 操作
DS110RT410SQE/NOPB

Ethernet Interface 48-WQFN (7x7)

 60页,1.59M 查看

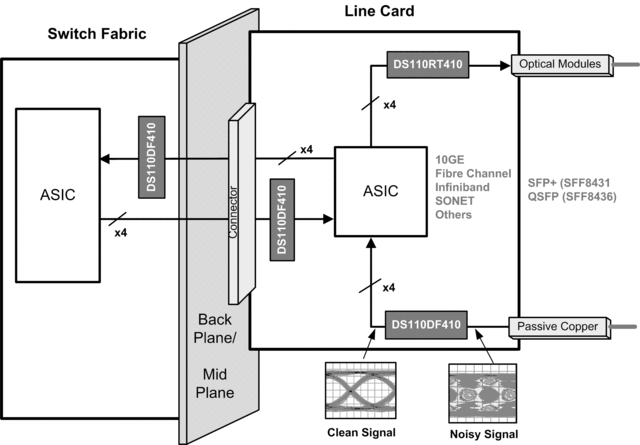

DS110RT410SQE/NOPB 电路图

DS110RT410SQE/NOPB 电路图

DS110RT410SQE/NOPB 电路图
