DS100DF410SQ/NOPB

Texas Instruments 专用

更新日期：2024-04-01 00:04:00

DS100DF410SQ/NOPB

Texas Instruments 专用

产品简介：具有自适应 EQ、CDR 和 DFE 的 10Gbps 四通道重定时器

查看详情

DS100DF410SQ/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DS100DF410SQ/NOPB 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥166.39000剪切带（CT）1,000 : ￥129.28926卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 应用：以太网
  • 接口：SMBus
  • 电压 - 供电：-
  • 封装/外壳：48-WFQFN 裸露焊盘
  • 供应商器件封装：48-WQFN（7x7）
  • 安装类型：表面贴装型

产品特性

  • 每个通道独立锁定至 10.3125Gbps
  • 锁定操作（通常不到 15ms）
  • 低延迟（约 300ps）
  • 具有自适应均衡功能，可在 5GHz 频率下提供最高 34dB 的升压
  • 可调节的发送 VOD：600 至 1300mVp-p
  • 可调节发送去加重功能：最高达 -12dB
  • 典型功耗 (EQ + DFE + CDR + DE)：每通道 180mW
  • 可编程的输出极性反转
  • 输入信号检测，CDR 锁定检测/指示器
  • 片上眼图监视器 (EOM)，伪随机二进制序列 (PRBS) 发生器
  • 2.5V±5% 单电源
  • 系统管理总线 (SMbus)/EEPROM 配置模式
  • 工作温度范围 -40°C 至 85°C
  • 48 引脚、7mm x 7mm 超薄四方扁平无引线 (WQFN) 封装
  • 可轻松在中继器与重定时器之间进行引脚兼容升级DS100RT410 (EQ + CDR + DE)：10.3125Gbps DS100DF410 (EQ + DFE + CDR + DE)：10.3125Gbps DS110RT410 (EQ + CDR + DE)：8.5–11.3Gbps DS110DF410 (EQ + DFE + CDR + DE)：8.5–11.3Gbps DS125RT410 (EQ + CDR + DE)：9.8–12.5Gbps DS125DF410 (EQ + DFE + CDR + DE)：9.8–12.5Gbps DS100BR410 (EQ + DE)：最高为 10.3125Gbps
  • DS100RT410 (EQ + CDR + DE)：10.3125Gbps
  • DS100DF410 (EQ + DFE + CDR + DE)：10.3125Gbps
  • DS110RT410 (EQ + CDR + DE)：8.5–11.3Gbps
  • DS110DF410 (EQ + DFE + CDR + DE)：8.5–11.3Gbps
  • DS125RT410 (EQ + CDR + DE)：9.8–12.5Gbps
  • DS125DF410 (EQ + DFE + CDR + DE)：9.8–12.5Gbps
  • DS100BR410 (EQ + DE)：最高为 10.3125Gbps
  • 前端口 SFF 8431 (SFP+) 光学铜缆和直连铜缆
  • 背板长度延长，数据重定时器
  • 以太网：10GbE、1GbE

产品概述

DS100DF410 是一款具有集成信号调节功能的四通道重定时器。 每条通道均可独立锁定至 10.3125Gbps 数据传输速率，从而支持 10GbE。 该器件包括完全自适应的连续时间线性均衡器 (CTLE)、时钟和数据恢复 (CDR) 电路以及发送去加重 (DE) 驱动器。 DS100DF410 还包括自校准 5 抽头判决反馈均衡器 (DFE)，可在较长的、有损且存在串扰的高速串行链路中传输数据，比特误差率 (BER) < 1×10-15。可编程设置既可以通过 SMBus (I2C) 接口轻松应用，也可以通过外部 EEPROM 进行加载。 凭借片上眼图监视器和 PRBS 发生器，可以在系统调通或现场调试过程中实时测量高速串行数据。 DS100DF410 采用直通引脚和单电源，因此易于使用。
查看全部

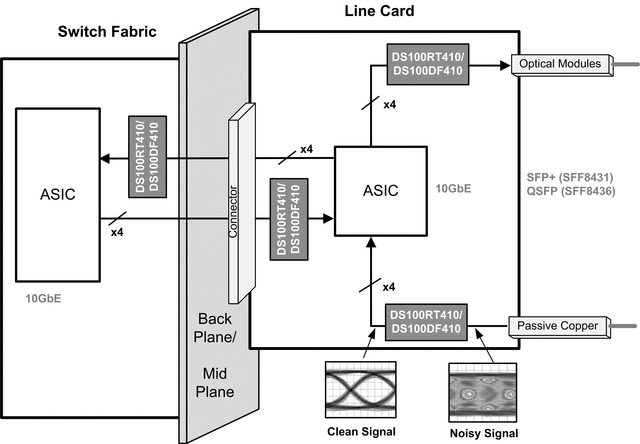

DS100DF410SQ/NOPB 电路图

DS100DF410SQ/NOPB 电路图

DS100DF410SQ/NOPB 电路图
