DS100BR111ASQE/NOPB

Texas Instruments 信号缓冲器、中继器、分离器

更新日期：2024-04-01 00:04:00

DS100BR111ASQE/NOPB

Texas Instruments 信号缓冲器、中继器、分离器

产品简介：具有输入均衡的 10.3Gbps 超低功耗 2 通道转接驱动器

查看详情

DS100BR111ASQE/NOPB 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司
DS100BR111ASQE/NOPB
TI
原厂原装
22+
3288
上海市
-
一级代理原装

DS100BR111ASQE/NOPB 中文资料属性参数

现有数量：0现货10,000Factory查看交期
价格：250 : ￥57.55984卷带（TR）
系列：-
包装：卷带（TR）
产品状态：在售
类型：缓冲器，转接驱动器
应用：SATA
输入：CML
输出：CML
数据速率（最大值）：10.3Gbps
通道数：2
延迟时间：-
信号调节：输入均衡，输出去加重
电容 - 输入：10 pF
电压 - 供电：2.375V ~ 3.6V
电流 - 供电：50mA
工作温度：-40°C ~ 85°C
安装类型：表面贴装型
封装/外壳：24-WFQFN 裸露焊盘
供应商器件封装：24-WQFN（4x4）

产品特性

速率高达 10.3Gbps 的双通道中继器DS100BR111：1 个双向通道 DS100BR210：2 个单向通道 DS100BR111A：1 个双向通道
DS100BR111：1 个双向通道
DS100BR210：2 个单向通道
DS100BR111A：1 个双向通道
低功耗：每通道 65mW（典型值），可选择关闭不使用的通道
高级信号调节功能接收均衡功能高达 +36dB 发送去加重功能高达 -12dB 发送 VOD 控制：600 至 1200mVp-p 10.3Gbps 速率下的残余确定性抖动 (DJ) 较低
接收均衡功能高达 +36dB
发送去加重功能高达 -12dB
发送 VOD 控制：600 至 1200mVp-p
10.3Gbps 速率下的残余确定性抖动 (DJ) 较低
可通过引脚选择、EEPROM 或 SMBus 接口进行编程
单电源电压：2.5V 或 3.3V
4mm x 4mm 24 引脚超薄型四方扁平无引线 (WQFN) 封装内的直通引脚分配
5kV 人体模型 (HBM) 静电放电 (ESD) 额定电压
-40°C 至 85°C 工作温度范围
通信系统中的高速有源铜缆模块
10GE、光纤通道 (FC)、串行 SCSI (SAS)、串行高级技术附件 (SATA) 3/6Gbps（支持带外 (OOB) 检测）、无限带宽技术、通用公共无线接口 (CPRI)、RXAUI 等

产品概述

DS100BR111A 是一款超低功耗、高性能中继器，设计用于数据传输速率高达 10.3Gbps 的串行链路。 DS100BR111A 的引脚采用单个双向通道配置（一个发送通道，一个接收通道）。 DS100BR111A 的输入具有一个强大的 4 级连续时间线性均衡器 (CTLE)，可在 5GHz 频率下提供高达 +36dB 的升压，并且能够打开一个因码间干扰 (ISI)（由电路板走线或铜质同轴电缆等互连介质引起）而完全关闭的输入眼型状态。发送器具有一个高达 -12dB 的可编程输出去加重驱动器，可驱动的输出电压范围为 600mVp-p 至 1200mVp-p。可通过引脚控制、SMBus 协议或外部 EEPROM 来应用可编程设置。在 EEPROM 模式下，配置信息在加电时自动加载，这样就免除了对于外部微处理器或软件驱动程序的需要。 DS100BR111A 每个通道仅消耗 65mW（典型值），并且可选择关闭不使用的通道。凭借这一超低功耗特性，可免除对外部散热器的需求，并简化有源电缆应用中的热管理。.

查看全部

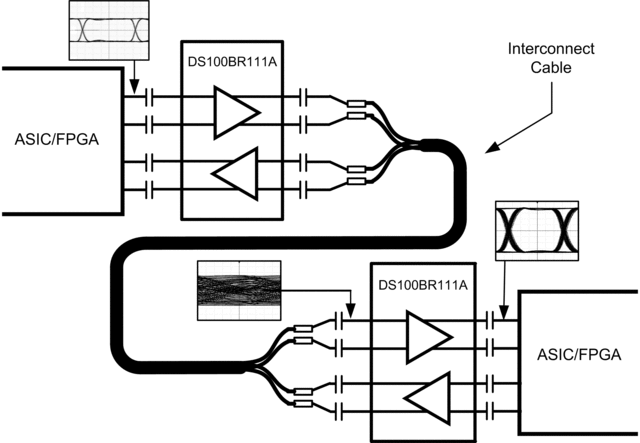

DS100BR111ASQE/NOPB 电路图
