DRV411AIPWPR

Texas Instruments 传感器和检测器接口

更新日期：2024-04-01

DRV411AIPWPR

Texas Instruments 传感器和检测器接口

产品简介：适用于闭环应用的霍尔效应磁传感器信号调理 IC

查看详情

DRV411AIPWPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DRV411AIPWPR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：2,000 : ￥19.67601卷带（TR）
  • 系列：-
  • 包装：卷带（TR）
  • 产品状态：在售
  • Digi-Key Programmable：Not Verified
  • 类型：信号调节器
  • 输入类型：-
  • 输出类型：-
  • 电流 - 供电：6 mA
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：20-PowerTSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：20-HTSSOP

产品特性

  • 针对对称霍尔元件进行了优化（例如，AKM HW-322，HW-302，或相似元件）
  • 旋转电流霍尔传感器激发 霍尔传感器偏移和漂移的消除 1/f 噪声的消除
  • 霍尔传感器偏移和漂移的消除
  • 1/f 噪声的消除
  • 扩展电流测量范围 H 桥驱动能力：250mA
  • H 桥驱动能力：250mA
  • 精密差分放大器： 偏移和漂移：100µV（最大值），2µV/°C（最大值） 系统带宽：200kHz
  • 偏移和漂移：100µV（最大值），2µV/°C（最大值）
  • 系统带宽：200kHz
  • 精密基准： 精度：0.2%（最大值） 漂移：50ppm/°C（最大值） 可针对 2.5V，1.65V 和比例模式选择引脚
  • 精度：0.2%（最大值）
  • 漂移：50ppm/°C（最大值）
  • 可针对 2.5V，1.65V 和比例模式选择引脚
  • 超限和错误标志
  • 电源：2.7V 至 5.5V
  • 封装：4mm x 4mm 四方扁平无引线封装 (QFN) 和薄型小尺寸封装 (TSSOP)-20 PowerPAD
  • 温度范围：-40°C 至 +125°C
  • 闭环电流传感器模块
  • 直流和交流电流测量

产品概述

DRV411 被设计成针对闭环电流传感器模块内的使用来调节 InSb 霍尔元件。 DRV411 为霍尔元件提供精密激发电路，以有效消除霍尔元件的偏移和偏移-漂移。 这个器件还提供一个 250mA H 桥来驱动传感器补偿线圈，以及一个精密差分放大器来生成输出信号。 相对于传统单端驱动方法，H 桥 250mA 的驱动能力几乎将电流测量范围加倍。霍尔传感器前端电路和差分放大器采用已获专利的偏移消除技术。 这些技术，与高精度电压基准一起，大大改进了整个电流传感器模块的精度。 可通过引脚选择输出电压以在由 5V 电源供电时支持一个 2.5V 输出，以及用于 3.3V 传感器的 1.65V 输出。为了实现最佳散热，DRV411 采用具有 PowerPad 的耐热增强型 4mm x 4mm QFN 和 TSSOP-20 封装。 DRV411 可在 -40°C 至 +125°C 的完全扩展工业用温度范围内运行。
查看全部

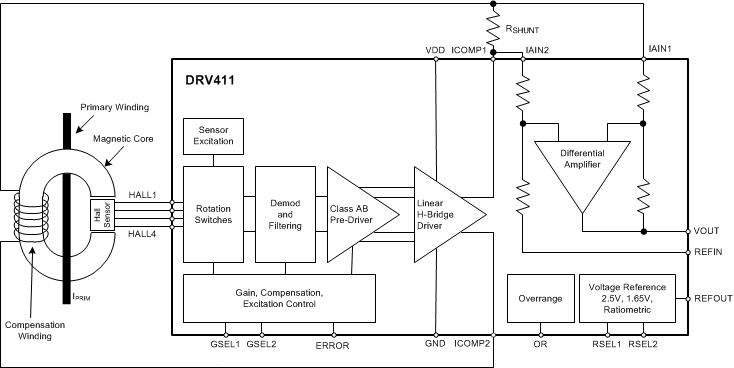

DRV411AIPWPR 电路图

DRV411AIPWPR 电路图

DRV411AIPWPR 电路图
