更新日期：2024-04-01
产品简介：适用于闭环应用的汽车类磁通门磁传感器信号调节 IC
查看详情DRV401AQRGWRQ1 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
VQFN-20(5x5)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
DRV401AQRGWRQ1 中文资料属性参数
- 现有数量：0现货3,000Factory查看交期
- 价格：3,000 : ￥29.40669卷带（TR）
- 系列：Automotive, AEC-Q100
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- Digi-Key Programmable：Not Verified
- 类型：信号调节器
- 输入类型：逻辑
- 输出类型：逻辑
- 电流 - 供电：6.8 mA
- 工作温度：-40°C ~ 125°C
- 安装类型：表面贴装型
- 封装/外壳：20-VQFN 裸露焊盘
- 供应商器件封装：20-VQFN（5x5）
产品特性
- 汽车电子 应用认证
- 具有符合 AEC-Q100 标准的下列结果： 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 1C器件带电器件模型 (CDM) ESD 分类等级 C6
- 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 1C
- 器件带电器件模型 (CDM) ESD 分类等级 C6
- 单电源：5V
- 电源输出：H 桥
- 专为驱动电感负载而设计
- 出色的直流精度
- 宽系统带宽
- 高分辨率、低温漂移
- 内置去磁系统
- 丰富的故障检测功能
- 外部高功率驱动器选项
- 紧凑型封装
产品概述
DRV401-Q1 器件完全符合汽车 应用要求 并适用于电机控制驱动和电池监测系统。与磁传感器搭配使用时，DRV401-Q1 能够以高精确度监测交流和直流电流。 可提供的功能包括：探头激励、探头信号的信号调节、信号环路放大器、补偿线圈的 H 桥驱动器和提供与初级电流成正比的输出电压的模拟信号输出级。它具有过载和故障检测功能，以及瞬态噪声抑制功能。DRV401-Q1 器件可直接驱动补偿线圈或与外部电源驱动器连接。因此，DRV401-Q1 与传感器相结合，可用于测量各种大小的电流。为维持最高精度，DRV401-Q1 可在加电时根据需要对传感器进行去磁。

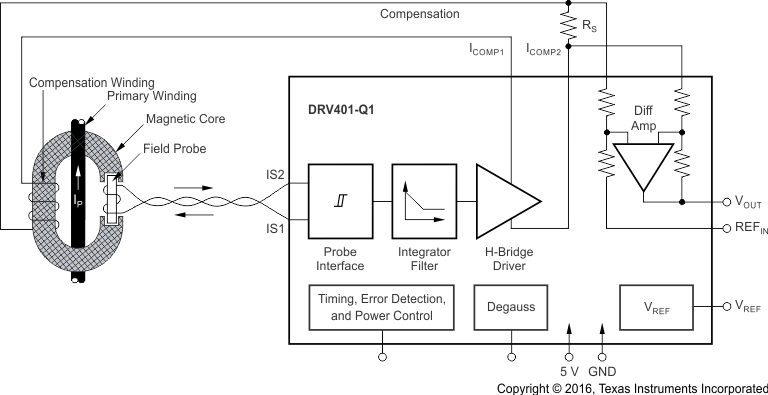

DRV401AQRGWRQ1 电路图
DRV401AQRGWRQ1 电路图
