更新日期：2024-04-01
产品简介：采用小型 QFN 封装的低功耗、耐用型千兆以太网 PHY 收发器
查看详情DP83867CRRGZT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
VQFN-48(7x7)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
DP83867CRRGZT 中文资料属性参数
- 现有数量：0现货2,250Factory查看交期
- 价格：1 : ￥58.27000剪切带（CT）250 : ￥41.59864卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- Digi-Key Programmable：Not Verified
- 协议：以太网
- 功能：物理层控制器
- 接口：串行
- 标准：10/100/1000 Base-TX PHY
- 电压 - 供电：1.1V，2.5V
- 电流 - 供电：157mA
- 工作温度：0°C ~ 70°C
- 封装/外壳：48-VFQFN 裸露焊盘
- 供应商器件封装：48-VQFN（7x7）
产品特性
- 超低 RGMII 延迟，TX < 90ns，RX < 290ns
- 符合时间敏感网络 (TSN) 标准
- 低功耗：457mW
- 超过 8000V IEC 61000-4-2 ESD 保护等级
- 符合 EN55011 B 类发射标准
- 在 RX/TX 上提供 16 种可编程 RGMII 延迟模式
- 集成 MDI 终端电阻器
- 可编程 MII/GMII/RGMII 端接阻抗
- WoL（局域网唤醒）数据包检测
- 25MHz 或 125MHz 同步时钟输出
- IEEE 1588 时间戳帧起始检测
- RJ45 镜像模式
- 完全符合 IEEE 802.3 10BASE-Te、100BASE-TX 和 1000BASE-T 规范
- 电缆诊断
- MII、GMII 和 RGMII MAC 接口选项
- 可配置 I/O 电压（3.3V、2.5V、1.8V）
- 快速链路断开模式
- JTAG 支持
产品概述
DP83867 器件是一款稳健型低功耗全功能物理层收发器，它集成了 PMD 子层以支持 10BASE-Te、100BASE-TX 和 1000BASE-T 以太网协议。 DP83867 经优化可提供 ESD 保护，超过了 8kV IEC 61000-4-2 标准（直接接触）。 DP83867 可轻松实现 10/100/1000Mbps 以太网 LAN。它通过外部变压器直接连接双绞线介质。该器件通过 IEEE 802.3 标准媒体独立接口 (MII)、IEEE 802.3 千兆位媒体独立接口 (GMII) 或简化 GMII (RGMII) 直接与 MAC 层相连。 QFP 封装支持 MII/GMII/RGMII，而 QFN 封装支持 RGMII。 DP83867 提供精确时钟同步，其中包括同步以太网时钟输出。 该器件具有低延迟，并提供 IEEE 1588 帧起始检测。 DP83867 满功率运行时仅消耗 490mW (PAP) 和 457mW (RGZ)。 局域网唤醒可用于降低系统功耗。

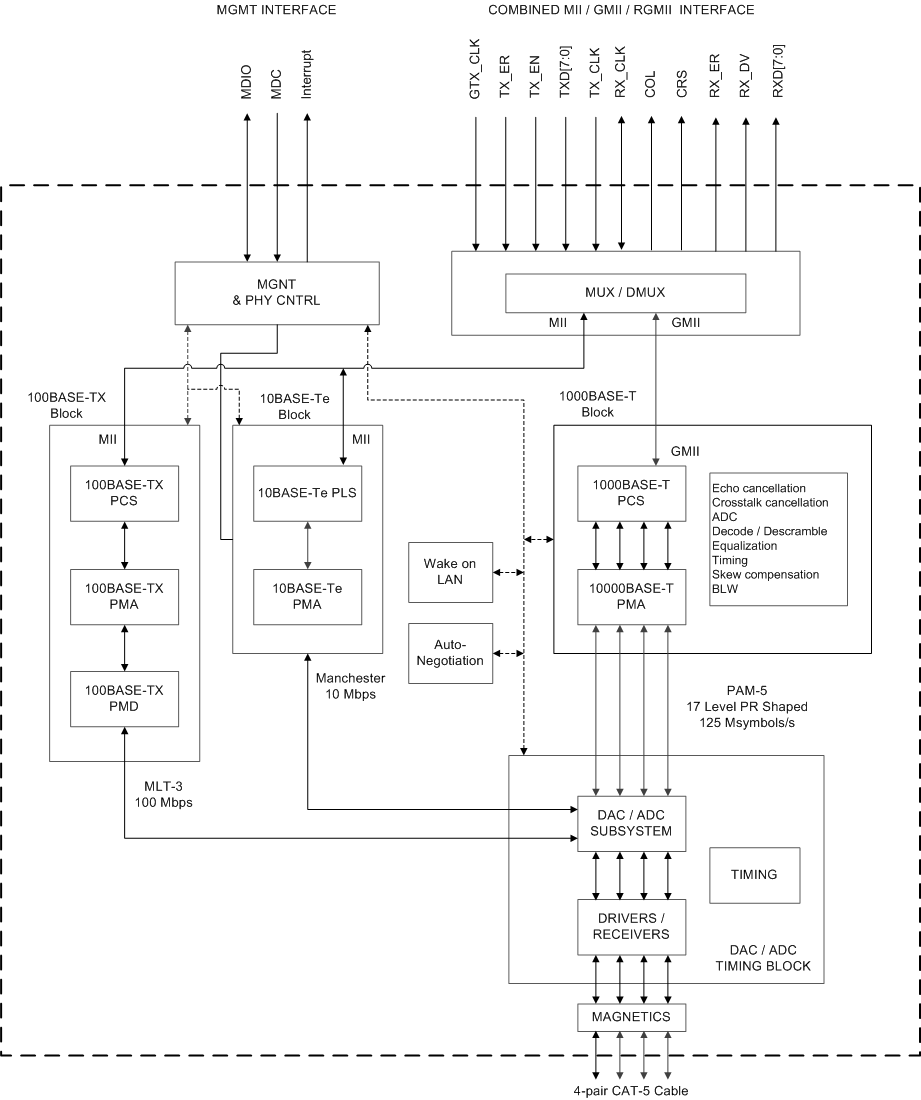

DP83867CRRGZT 电路图
DP83867CRRGZT 电路图
